新手第一次畫單片機的PCB的問題

ID:267997 · 發表于 2018-2-3 18:08

在PCB上加這四個引腳排針引出，單片機用AT89S51，買個CP2102鏈接板子上的四個引腳和電腦，請問可以實現程序輸入和電源嗎

ID:273399 · 發表于 2018-2-3 19:24

可以，只是接口

ID:282046 · 發表于 2018-2-3 22:34

完全可以的

ID:97554 · 發表于 2018-2-3 22:38

這個用標準杜邦2.54排針，一般的時候VCC和GND分列兩側，中間RX TX數據腳。并不是規定，而是大家都是這個習慣

ID:97554 · 發表于 2018-2-3 22:39

如果串口通信，VCC可以不用，電腦串口使用2、3、5腳，TX RX GND即可。

ID:97554 · 發表于 2018-2-3 22:42

對了，你這個不可行，單片機的RX TX是不能直接和電腦通信的，要么用USB的下載器連接單片機和電腦USB接口，要么需要一個RS232的芯片，把單片機的電平轉換為串口電平才能和電腦通信。

ID:267997 · 發表于 2018-2-3 22:49

楊雪飛發表于 2018-2-3 22:39
如果串口通信，VCC可以不用，電腦串口使用2、3、5腳，TX RX GND即可。

請問您的意思是把這個排針橫著擺是嗎我想用這個給PCB供電用VCC沒問題吧

ID:267997 · 發表于 2018-2-3 22:53

楊雪飛發表于 2018-2-3 22:42
對了，你這個不可行，單片機的RX TX是不能直接和電腦通信的，要么用USB的下載器連接單片機和電腦USB接口， ...

沒有直接連接中間有個CP2102呢

ID:149286 · 發表于 2018-2-4 09:43

直接加個CH340就可以了還搞那么復雜

ID:282046 · 發表于 2018-2-4 13:02

完全可以的

ID:282204 · 發表于 2018-2-4 21:29

建議使用火牛電源輸入，且引出單片機主要的下載線，和I/O口，方便接更多外設

ID:282288 · 發表于 2018-2-5 10:37

你這個不可行，單片機的RX TX是不能直接和電腦通信的，要么用USB的下載器連接單片機和電腦USB接口，要么需要一個RS232的芯片，把單片機的電平轉換為串口電平才能和電腦通信。

ID:148552 · 發表于 2018-2-5 14:34

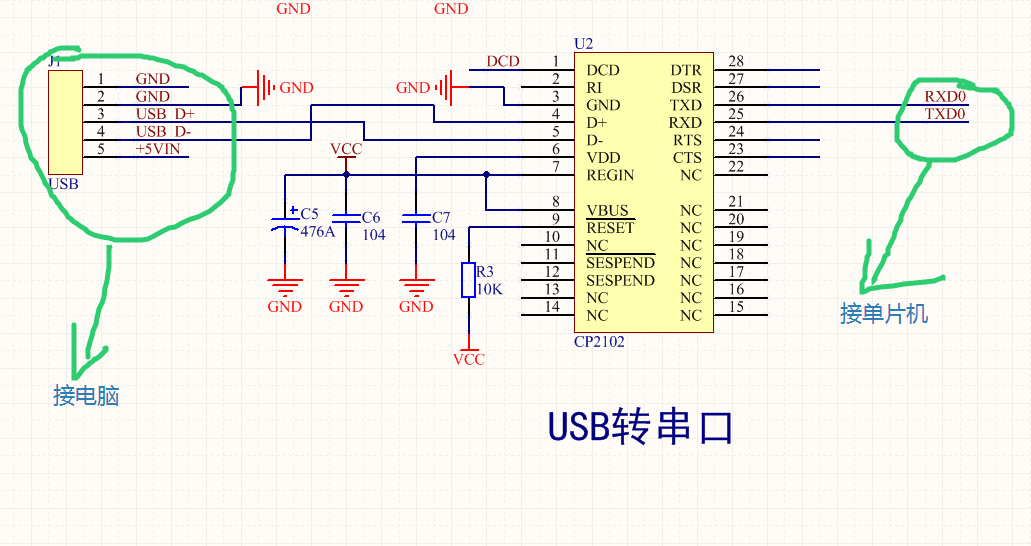

可以的，給你提供一個cp2102的電路

ID:193818 · 發表于 2018-2-5 17:29

電源線請加粗。還有地線可以先不畫，因為后面會鋪一層地銅皮
