基于AT89S52單片機數字鐘的仿真設計（匯編語言程序）

ID:273403 · 發表于 2018-1-11 15:44

基于AT89S52單片機數字鐘的設計
新人不好的話原諒啊

仿真原理圖如下（proteus仿真工程文件可到本帖附件中下載）

單片機匯編語言源程序如下:

ORG 0000H
LJMP MAIN
ORG 000BH
LJMP DINGSHI
ORG 001BH
LJMP TIAOSHI
STYLE BIT P3.0 ;模式健
PLUS BIT P3.1 ;加鍵
MINUS BIT P3.2 ;減鍵
SHI EQU 30H ;時針
FEN EQU 31H ;分針
MIAO EQU 32H ;鈔針
MAIN:
MOV SHI , #00H
MOV FEN , #00H
MOV MIAO , #00H
MOV 33H,#00H ;時鐘掃描
MOV 34H,#00H ;分鐘掃描
MOV 35H,#00H ;秒鐘掃描
MOV 36H,#00H ;時鐘掃描計數
MOV 37H,#00H ;時鐘掃描閃爍
MOV 38H,#00H ;分鐘掃描計數
MOV 39H,#00H ;分鐘掃描閃爍
MOV 3AH,#00H ;秒鐘掃描計數
MOV 3BH,#00H ;秒鐘掃描閃爍
MOV 3CH,#00H ;定時
MOV 3DH, #00H ;模式
MOV 40H, #00H ;消抖
MOV SP, #50H ;堆棧指針
MOV DPTR, #TABLE ;查找表首地址
MOV TH0, #(65535-20000)/256 ;定時器初值
MOV TL0, #(65535-20000) MOD 256
MOV TH1, #(65535-20000)/256
MOV TL1, #(65535-20000) MOD 256
MOV TMOD, #11H ;定時器工作方式設置，T0,T0設置為方式一
SETB PT0 ;設置T0為高優先級
SETB ET0 ;開定時器中斷
SETB ET1
SETB TR0 ;啟動定時器
SETB TR1
SETB EA ;開總中斷
DISPLAY:
MOV A, 33H
CJNE A,#00,X1 ;判斷時針是否掃描
MOV P2, #7FH ;選通數碼管時鐘的十位
MOV A, SHI
MOV B, #10
DIV AB ;把時針的十位個位分離
MOVC A, @A+DPTR ;把時針的十位放在累加器A中
MOV P1,A ;顯示時針的十位
LCALL DELAY ;延時
MOV P2,#0BFH ;選通時針的個位
MOV A, B
MOVC A,@A+DPTR
MOV P1,A
LCALL DELAY
MOV A, 37H
CJNE A,#01,X3 ;判斷是否閃爍
X1:
INC 36H
MOV A, 36H
CJNE A,#10,X2
MOV 33H, #00
X2:
CJNE A,#20,X3
MOV 36H, #00
MOV 33H, #01
X3:
MOV P2, #0DFH ;顯示分隔符
MOV A, #40H
MOV P1, A
LCALL DELAY
MOV A, 34H ;分針的顯示
CJNE A,#00,F1
MOV P2, #0EFH
MOV A, FEN
MOV B, #10
DIV AB
MOVC A, @A+DPTR
MOV P1, A
LCALL DELAY
MOV P2, #0F7H
MOV A, B
MOVC A, @A+DPTR
MOV P1, A
LCALL DELAY
MOV A, 39H
CJNE A,#01H ,F3
F1:
INC 36H
MOV A, 36H
CJNE A,#10, F2
MOV 34H, #00H
F2:
CJNE A,#20H,F3
MOV 36H, #00H
MOV 34H, #01H
F3:
MOV P2, #0FBH ;顯示分隔符
MOV A, #40H
MOV P1, A
LCALL DELAY
MOV A,35H
CJNE A,#00H ,M1
MOV P2, #0FDH ;秒針的顯示
MOV A, MIAO
MOV B, #10
DIV AB
MOVC A, @A+DPTR
MOV P1, A
LCALL DELAY
MOV P2, #0FEH
MOV A, B
MOVC A, @A+DPTR
MOV P1, A
LCALL DELAY
MOV A, 3BH
CJNE A,#01,M3
M1:
INC 3AH
MOV A, 3AH
CJNE A,#10,M2
MOV 35H, #00H
M2:
CJNE A,#20H,M3
MOV 3AH, #00H
MOV 35H, #01H
M3:
LJMP DISPLAY
DINGSHI:
PUSH ACC
PUSH PSW
MOV TH0, #(65535-20000)/256 ;定時器賦初值
MOV TL0, #(65535-20000) MOD 256
INC 3CH
MOV A, 3CH
CJNE A,#50,J1 ;判斷是否為一秒，若為一秒順序執行，否發生跳轉
MOV 3CH, #00H ;定時次數清零
INC MIAO ;秒針加一
MOV A, MIAO
CJNE A,#60, J1 ;判斷是否為一分
MOV MIAO, #00 ;秒針清零
INC FEN ;分針加一
MOV A, FEN
CJNE A,#60,J1 ;判斷是否為一時
MOV FEN, #00H ;分針清零
INC SHI ;時針加一
MOV A, SHI
CJNE A,#24,J1 ;判斷是否溢出
MOV SHI, #00H ;時針清零
J1:
CLR ET0
POP ACC
POP PSW
SETB ET0
RETI
TIAOSHI:
PUSH ACC
PUSH PSW
MOV TH1, #(65535-20000)/256 ;定時器賦初值
MOV TL1, #(65535-20000) MOD 256
JB STYLE, G1 ;判斷模式鍵是否按下
INC 40H ;清抖
MOV A, 40H
CJNE A,#10,G1
JB STYLE ,G1 ;模式鍵真的被按下
MOV 40H,#00
INC 3DH ;模式鍵加一
MOV A, 3DH
CJNE A,#01,A1 ;判斷是否為模式一
MOV 33H,#01 ;時針掃描判斷
MOV 37H,#01 ;時針掃描閃爍判斷
A1:CJNE A,#02,A2 ;模式是否為二
MOV 33H,#00
MOV 37H,#00
MOV 34H,#01
MOV 39H,#01
A2:CJNE A,#03,A3 ;模式是否為三
MOV 34H,#00
MOV 39H,#00
MOV 35H,#01
MOV 3BH,#01
A3:CJNE A,#04,G1 ;模式是否為四，為四正常走時
MOV 3DH,#00
MOV 35H,#00
MOV 3BH,#00
G1:JB PLUS,B1 ;判斷加鍵是否按下
INC 40H ;消抖
MOV A, 40H
CJNE A,#11,B1
JB PLUS ,B1
MOV 40H,#00
MOV A,3DH
CJNE A,#01,C1 ;若為模式一，時針加一
INC SHI
MOV A, SHI
CJNE A,#24,B1
MOV SHI,#00
C1: CJNE A,#02,C2 ;若為模式二，分針加一
INC FEN
MOV A,FEN
CJNE A,#60, B1
MOV FEN, #00
C2:CJNE A,#03,B1 ;若為模式三，秒針加一
INC MIAO
MOV A, MIAO
CJNE A,#60,B1
MOV MIAO,#00
B1:JB MINUS,E1 ;判斷減鍵是否按下
INC 40H ;清抖
MOV A, 40H
CJNE A,#12,E1
JB MINUS ,E1
MOV 40H,#00
MOV A, 3DH
CJNE A,#01,Q1 ;若為模式一，時針減一
MOV A, SHI
CJNE A,#00,Q2 ;判斷時針是否為0
MOV SHI, #23
LJMP E1
Q2:DEC SHI ;時針減一
LJMP E1
……………………
…………限于本文篇幅余下代碼請從51黑下載附件…………

復制代碼

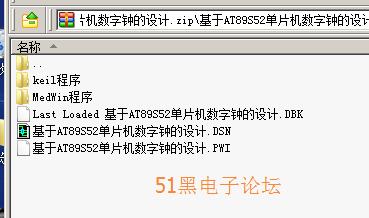

所有資料51hei提供下載:
