仿真原理圖如下（proteus仿真工程文件可到本帖附件中下載）
下載附件
2017-12-26 23:36 上傳
下載附件
2017-12-26 23:36 上傳
基于單片機匯編語言的數碼管動態顯示程序和仿真電路
ORG 0000H
LJMP START
ORG 0030H
START: MOV R4,#0FEH ;設定位選初值
MOV R5,#00H
MOV R6,#6 ;設定總顯示次數
MOV DPTR,#TAB ;數據指針指向表首地址
SS: MOV P2,R4 ;位選碼送p2口
MOV A,R5 ;查段碼，送P0顯示
MOVC A,@A+DPTR
MOV P0,A
ACALL DELAY ;調用延時
MOV A,R4 ;位選移位
RL A
MOV R4,A
INC R5
DJNZ R6,SS
AJMP START ;返回繼續顯示
DELAY: MOV R1,#200
L1: MOV R2,#200
L2: DJNZ R2,L2
DJNZ R1,L1
RET
TAB: DB 06FH,66H,06H,03FH,06H,05BH
END
全部資料51hei下載地址：

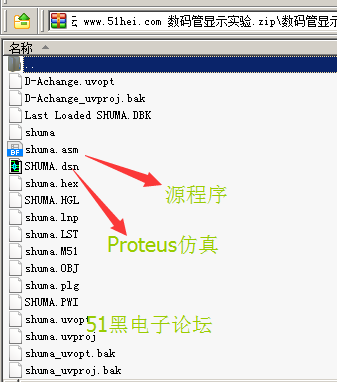

數碼管顯示實驗.zip
