新人求解，做一個循環定時插排思路

ID:233200 · 發表于 2017-12-25 15:55

本人是水族迷，整天開著過濾器有點浪費電，想DIY一個定時插排，要一直循環的，可調節延時的。比如我開一個小時，關一個小時，一直循環的。

ID:258566 · 發表于 2017-12-25 19:29

用時鐘芯片如1307，判斷小時的奇偶數，控制繼電器或者可控硅等。

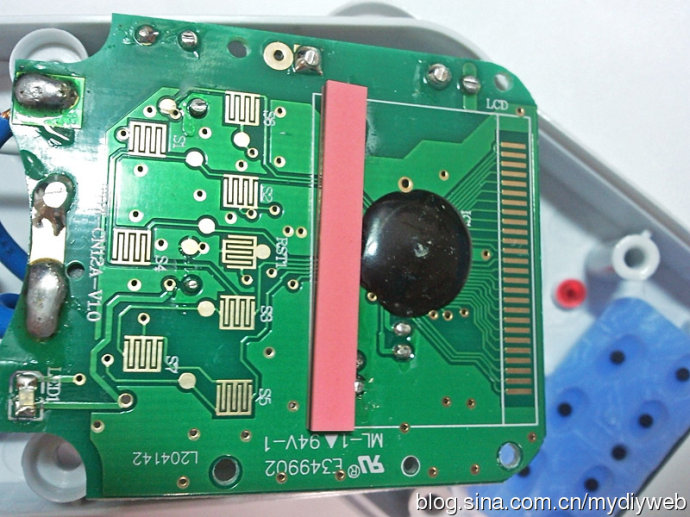

要生產的話，有專用黑膠ic，插座需要強制認證和生產許可證。
需要阻燃材料和安規認證元件。網上找的圖片。

ID:123732 · 發表于 2017-12-25 20:43

用冰箱知音，可以設置開一定時間關一定時間，10元內搞定，方便快捷。

ID:97438 · 發表于 2017-12-26 10:22

買個定時開關插座吧，20塊以下就有。DIY這個的話，對于你來說需要太長時間太大成本了。

ID:233200 · 發表于 2017-12-26 10:51

劉海龍發表于 2017-12-25 20:43
用冰箱知音，可以設置開一定時間關一定時間，10元內搞定，方便快捷。

謝謝大佬

ID:233200 · 發表于 2017-12-26 10:54

luoluoluo136 發表于 2017-12-26 10:22
買個定時開關插座吧，20塊以下就有。DIY這個的話，對于你來說需要太長時間太大成本了。

我是某校電子實驗室的，一直做硬件和機械，單片機技術欠缺。總感覺買的成品局限性太強，加上自己DIY迷，特別想自己搞一個，元器件什么都不缺，就缺思路。。。

ID:233200 · 發表于 2017-12-26 10:54

cccc888 發表于 2017-12-25 19:29
用時鐘芯片如1307，判斷小時的奇偶數，控制繼電器或者可控硅等。
要生產的話，有專用黑膠ic，插座需要強制 ...

謝謝大佬

ID:266627 · 發表于 2017-12-26 13:08

我沒養過熱帶魚，不知道過濾器是否是220V供電的，看了上面你的想法，想自己動手不想買現成的，我支持你。如果都買現成的，就沒有多少樂趣了，即使是花費更多

建議你買個品牌的冰箱知音，只借用產品的外殼，其他自己設計，沒有外殼的產品真的不好看，而且危險

ID:233200 · 發表于 2017-12-26 15:35

sirf3 發表于 2017-12-26 13:08
我沒養過熱帶魚，不知道過濾器是否是220V供電的，看了上面你的想法，想自己動手不想買現成的，我支持你。如 ...

對呢，過濾是220V供電，外殼嘛不要多么好看的，會把這個供電做個配電箱，一些保護是什么的都是會有的，畢竟學了7年的機電專業。非常感謝大佬的提議，小弟記住了。

ID:47286 · 發表于 2017-12-26 16:19

你沒有日期要求比較簡單用51〔片子的計數器就可以

首先寫幾個變量分別是小時 分鐘秒鐘
uchar miao；
uchar fen;
uchar xiaoshi；

再分別做幾個標記
bit flag_xiaoshi;bit flag_fen;
bit flag_miao;

初始化定時器每1s產生1個中斷

然后在定時器中斷服務中除了重裝初值外還要寫這些

uchar temp1,temp2;

miao++;
temp1++;
if(temp1==60)
{
temp1=0;
fen++;
temp2++;
}
if(temp2==60)
{
temp2=0;
xiaoshi++;
}

假如你要求1小時10分30秒重復一次在主循環里寫

if(xiaoshi==1)
{
flag_xiaoshi=1;
}
if(fen==10)
{
flag_fen=1;
}
if(miao==30)
{
flag_miao=1;
}

if(flag_xiaoshi&flag_fen&flag_miao==1)
{
jk=！jk;//繼電器狀態取反等于執行一次動作不是開就是關
flag_xiaoshi=0;
flag_fen=0;
flag_miao=0; //條件符合就把標記都清零以便重新計數
xiaoshi=0;
fen=0;
miao=0; //所有計數器變量清零以便重新計時
}

電源驅動用繼電器就行不過那東西工作起來噼里啪啦的怕吵用雙向可控硅+MOC光耦挺簡單的

進一步可以把你要設定的時分秒寫成參數 用串口通訊隨時可以改也可以弄個顯示屏和按鍵去改那都是擴展了

上班呢沒太仔細想大概就是這意思了供參考

ID:233200 · 發表于 2017-12-26 16:45

dzbj 發表于 2017-12-26 16:19
你沒有日期要求比較簡單用51〔片子的計數器就可以

首先寫幾個變量分別是小時 分鐘秒鐘

哇，謝謝大佬，我這種小白竟然看懂了，介紹的太清晰。謝謝謝謝，祝您工作順利，萬事如意

ID:266627 · 發表于 2017-12-26 17:49

突然想到，不如將這個定時器擴展為一個智能插座，這樣就成為一個通用的東西。
設定好后，就能定時開關。再預留接口和手機，或者遙控器通信

ID:233200 · 發表于 2017-12-27 09:00

sirf3 發表于 2017-12-26 17:49
突然想到，不如將這個定時器擴展為一個智能插座，這樣就成為一個通用的東西。
設定好后，就能定時開關。再 ...

對呢，我做過遙控的插排，不過自己不會寫程序，程序是參考的人家的，局限性有點大。。。準備搞個定時的
