STM32 LED八進制燈全套資料（系統板、原理圖、GPIO、空指令延時）

[復制鏈接]
跳轉到指定樓層
樓主
1、中斷方案

三個定時器的中斷服務程序各自負責一個LED

2、main方案

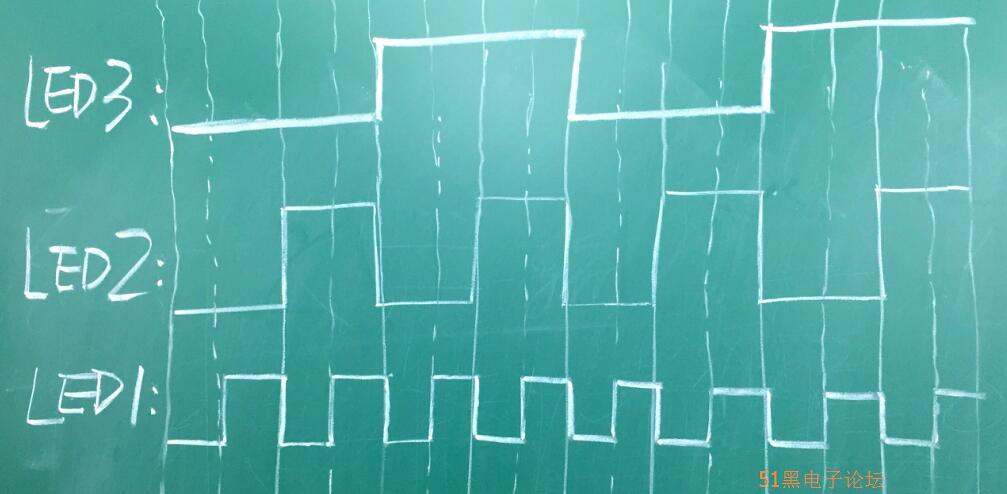

依據八進制真值表進行三個LED燈的亮滅切換

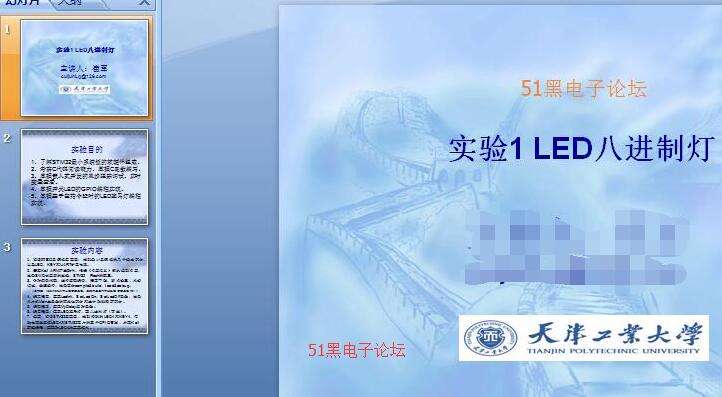

ppt教程：


1、了解STM32最小系統板的軟硬件組成。
2、考察C代碼閱讀能力、掌握C函數編寫。
3、掌握嵌入式開發的單步跟蹤調試、實時變量查看。
4、掌握開關LED的GPIO編程實現。
5、掌握基于空指令延時的LED跑馬燈編程實現。
1、閱讀STM32系統板原理圖，找到最小系統板的幾個組成部分，以及LED、KEY和UART擴展電路。
2、安裝Keil ARM開發軟件，根據《問題匯總》解決遇到問題，注意SWD仿真器的選擇、STM32 Flash的配置。
3、針對示例代碼，進行源碼編譯、程序下載、斷點設置、單步調試、全速運行，注意區分compile&build、load&debug。
    （思考題：AddWatch可以查看變量值，但如何通過內存地址查看變量值呢？）
4、編寫程序，實現LedInit、SetLedOn、SetLedOff函數，注意單片機Main主函數的初始化部分和主體功能循環部分。
5、編寫程序，實現MyDelay延時函數。
6、編寫程序，實現LED跑馬燈，或八進制燈（可選）。
7、提高：閱讀STM32原理圖，找到特殊的LED4和KEY4，借助杜邦線連接LED4和STM32芯片的某個GPIO管腳，并在Keil環境編程，實現對LED4的亮滅控制。

GPIO-流水燈-使用庫函數stm32單片機源程序如下:
  1. /**
  2.   ******************************************************************************
  3.   * @file    main.c
  4.   * @author  fire
  5.   * @version V1.0
  6.   * @date    2018-xx-xx
  7.   * @brief   測試led
  8.   ******************************************************************************
  9.   * @attention
  10.   *
  11.   ******************************************************************************
  12.   */
  13.
  14. #include "stm32f10x.h"
  15. #include "bsp_led.h"

  17. void Delay(__IO u32 nCount);

  19. /**
  20.   * @brief  主函數
  21.   * @param  無
  22.   * @retval 無
  23.   */
  24. int main(void)
  25. {
  26.         /* LED 端口初始化 */
  27.         LED_GPIO_Config();

  29.         /* 方法2，使用固件庫控制IO */
  30.         while (1)
  31.         {
  32.                 LED1( ON );                          // 亮
  33.                 Delay(0x0FFFFF);
  34.                 LED1( OFF );                  // 滅

  36.                 LED2( ON );                          // 亮
  37.                 Delay(0x0FFFFF);
  38.                 LED2( OFF );                  // 滅

  40.                 LED3( ON );                          // 亮
  41.                 Delay(0x0FFFFF);
  42.                 LED3( OFF );                  // 滅
  43.         }

  45. }

  47. void Delay(__IO uint32_t nCount)         //簡單的延時函數
  48. {
  49.         for(; nCount != 0; nCount--);
  50. }
  51. /*********************************************END OF FILE**********************/
復制代碼

GPIO-流水燈-直接操作寄存器：
  1. /**
  2.   ******************************************************************************
  3.   * @file    main.c
  4.   * @author  fire
  5.   * @version V1.0
  6.   * @date    2013-xx-xx
  7.   * @brief   測試led
  8.   ******************************************************************************
  9.   * @attention
  10.   ******************************************************************************
  11.   */
  12. #include "stm32f10x.h"
  13. #include "bsp_led.h"

  15. void Delay(__IO u32 nCount);

  17. /**
  18.   * @brief  主函數
  19.   * @param  無
  20.   * @retval 無
  21.   */
  22. int main(void)
  23. {
  24.         /* LED 端口初始化 */
  25.         LED_GPIO_Config();

  27.         /* 方法1，直接控制寄存器 */
  28.         while(1)
  29.         {
  30.                 // ODR GPIOB
  31.                 // 15 14 13 12     11 10 9 8    7 6 5 4    3 2 1 0
  32.                 // 0  0  0  0      0  0  0 0    0 0 0 0    0 0 0 0 (復位值)
  33.                 // 1  1  1  1      1  1  1 1    1 1 1 1    1 1 1 0

  35.                 GPIOB->ODR = 0XFFFE;                 //低電平，GPIOB0（LED0）燈亮
  36.                 Delay(0x0FFFFF);
  37.                 GPIOB->ODR = 0XFFFF;                //高電平，GPIOB0（LED0）燈滅

  39.                 // ODR GPIOC
  40.                 // 15 14 13 12     11 10 9 8    7 6 5 4    3 2 1 0
  41.                 // 0  0  0  0      0  0  0 0    0 0 0 0    0 0 0 0 (復位值)
  42.                 // 1  1  1  1      1  1  1 1    1 1 1 0    1 1 1 1
  43.                 GPIOC->ODR = 0XFFEF;                 //低電平，GPIOC4（LED1）燈亮
  44.                 Delay(0x0FFFFF);
  45.
  46.                 GPIOC->ODR = 0XFFFF;                //高電平，GPIOC4（LED1）燈亮

  48.                 // ODR GPIOC
  49.                 // 15 14 13 12     11 10 9 8    7 6 5 4    3 2 1 0
  50.                 // 0  0  0  0      0  0  0 0    0 0 0 0    0 0 0 0 (復位值)
  51.                 // 1  1  1  1      1  1  1 1    1 1 1 1    0 1 1 1
  52.                 GPIOC->ODR = 0XFFf7;                 //低電平，GPIOC5（LED2）燈亮
  53.                 Delay(0x0FFFFF);
  54.                 GPIOC->ODR = 0XFFFF;                //高電平，GPIOC5（LED2）燈亮
  55.         }
  56. }

  58. void Delay(__IO uint32_t nCount)         //簡單的延時函數
  59. {
  60.         for(; nCount != 0; nCount--);
  61. }
  62. /*********************************************END OF FILE**********************/
復制代碼

GPIO-流水燈-自定義宏操作
  1. /**
  2.   ******************************************************************************
  3.   * @file    main.c
  4.   * @author  fire
  5.   * @version V1.0
  6.   * @date    2013-xx-xx
  7.   * @brief   測試led
  8. #include "stm32f10x.h"
  9. #include "bsp_led.h"

  11. void Delay(__IO u32 nCount);

  13. /**
  14.   * @brief  主函數
  15.   * @param  無
  16.   * @retval 無
  17.   */
  18. int main(void)
  19. {
  20.         /* LED 端口初始化 */
  21.         LED_GPIO_Config();

  23.         /* 方法3，使用寄存器控制IO */
  24.         while(1)
  25.         {

  27.                 LED1_TOGGLE;                                 //led1狀態反轉，亮
  28.     Delay(0x0FFFFF);
  29.                 LED1_TOGGLE;                                //led1狀態反轉，滅

  31.                 LED2_TOGGLE;                                //led2狀態反轉，亮
  32.                 Delay(0x0FFFFF);
  33.                 LED2_TOGGLE;                          //led2狀態反轉，滅

  35.                 LED3_TOGGLE;                                //led3狀態反轉，亮
  36.                 Delay(0x0FFFFF);
  37.                 LED3_TOGGLE;                                //led3狀態反轉，滅
  38.         }
  39. }

  41. void Delay(__IO uint32_t nCount)         //簡單的延時函數
  42. {
  43.         for(; nCount != 0; nCount--);
  44. }
  45. /*********************************************END OF FILE**********************/
復制代碼

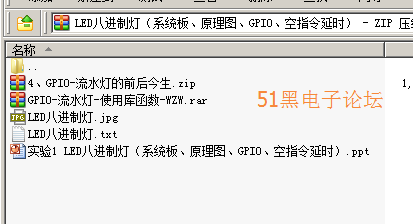

所有資料51hei提供下載:
LED八進制燈（系統板、原理圖、GPIO、空指令延時）.zip (1.88 MB, 下載次數: 30)


評分

參與人數 1黑幣 +50 收起 理由
admin + 50 共享資料的黑幣獎勵！

查看全部評分

分享到:  QQ好友和群QQ好友和群 QQ空間QQ空間 騰訊微博騰訊微博 騰訊朋友騰訊朋友
收藏收藏 分享淘帖 頂頂 踩踩
回復

使用道具 舉報

沙發
ID:243748 發表于 2017-12-26 08:23 來自手機 | 只看該作者
很好的學習資料，謝謝分享
回復

使用道具 舉報

板凳
ID:63317 發表于 2020-11-7 11:50 | 只看該作者
很好的學習資料
