CC2530串口通信實驗詳解 帶源碼與安卓APP

[復制鏈接]
跳轉到指定樓層
樓主
串口通信，發送字符串
模塊通過串口向安卓發送數據
1、往CC2530模塊里面下載程序 打開 iar810，再用 iar810 去打開工程，在“2014-5-1-NJZBcc2530\2.基礎實驗源碼\9.串口通訊-發送字符串”文件夾內，打開之后，rebuild all，然后再 debug（如果不會，請看基礎實驗的第一個實驗），然后按仿真器的復位按鈕。程序就運行起來了。
2、安裝APK到安卓設備（需要安卓 3.1以上）

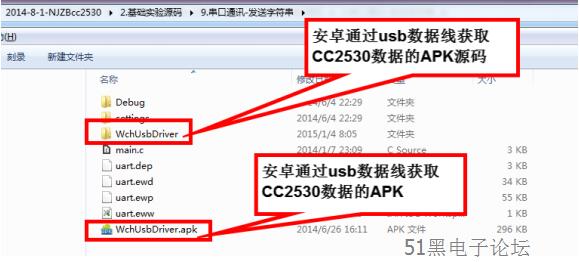

安卓 APK 在“2014-8-1-NJZBcc2530\2.基礎實驗源碼\9.串口通訊-發送字符串”目錄下，請大家自己把這個 apk：“WchUsbDriver.apk”安裝到你的安卓設備。

3、安卓顯示cc2530通過串口送來的數據：

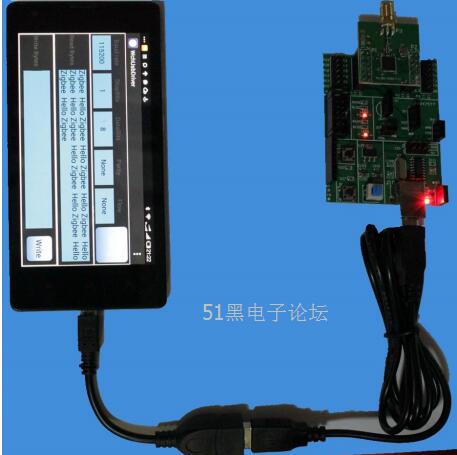

如下順序連接硬件：
安卓—OTG 數據線————套件中的 usb 數據線—模塊   把安卓和模塊連接：

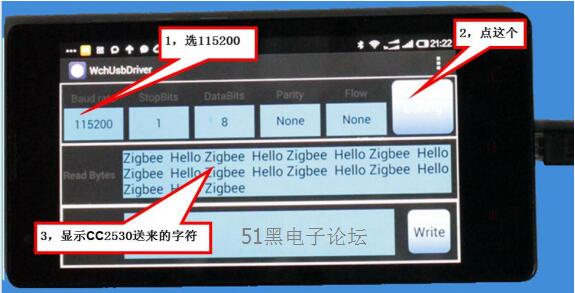

如上連接后，在你的安卓打開你剛安裝的 apk 程序，波特率選擇115200，然后點擊 config 按鈕，
就會在數據接受區，看到模塊送來的“Hello Zigbee”字符了。

4、實驗分析

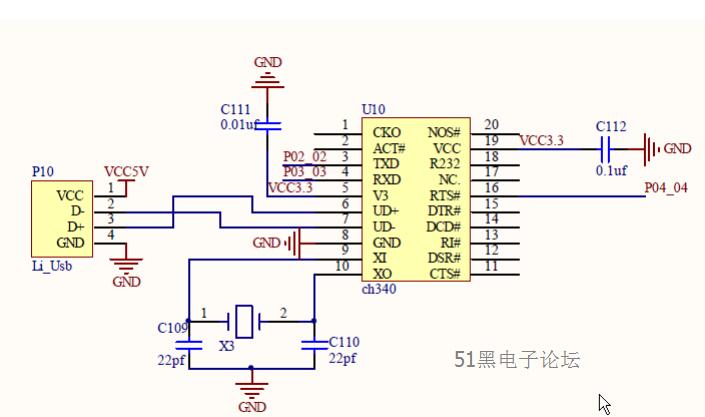

本實驗相關電路：

  P0_2、 P0_3 配置為外設功能時： P0_2為 RX，   P0_3為 TX. USART0 和 USART1 是串行通信接口，它們能夠分別運行于異步 UART 模式或者同步 SPI 模式。兩個 USART 具有同樣的功能，可以設置在單獨的 I/O 引腳。

實驗相關寄存器

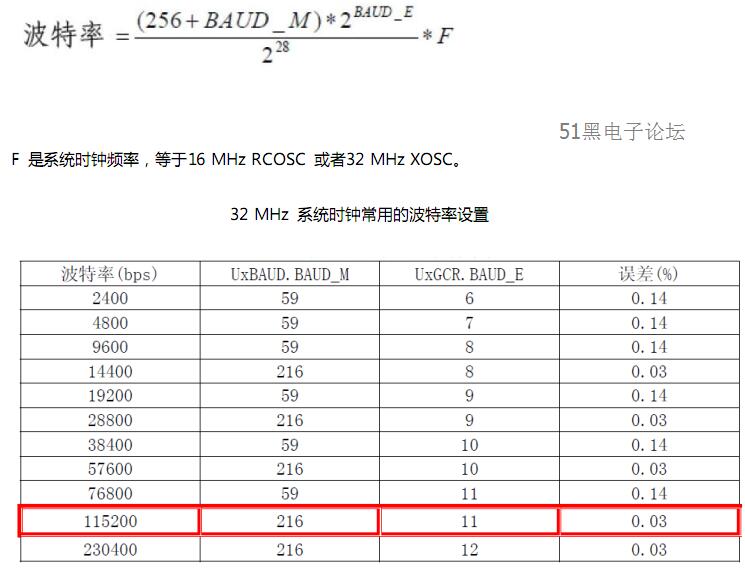

相關寄存器 UxCSR、UxCSR、UxGCR、UxBUF、UxBAUD、CLKCONCMD、CLKCONSTA 如下表
所示：  （見附件）


CC2530配置串口的一般步驟：
1、 配置 IO，使用外部設備功能。此處配置 P0_2 和 P0_3 用作串口 UART0
2、 配置相應串口的控制和狀態寄存器。
3、 配置串口工作的波特率。
寄存器具體配置如下：
PERCFG = 0x00; //位置 1 P0 口
P0SEL = 0x0c; //P0_2,P0_3用作串口（外部設備功能）
P2DIR &= ~0XC0; //P0優先作為UART0
U0CSR |= 0x80; //設置為UART方式
U0GCR |= 11;
U0BAUD |= 216; //波特率設為115200 根據上面表中獲得的數據
   UTX0IF = 0; //UART0 TX 中斷標志初始置位 0
源碼分析，大家可以在 IAR 中看下注釋。


九、串口通信----發送字符
1、打開 iar810，再用 iar810去打開工程，在“2014-5-1-NJZBcc2530\2.基礎實驗源碼\9.串口通訊-發送字符串”
文件夾內，打開之后，debug，然后按仿真器的復位按鈕。程序就運行起來了。

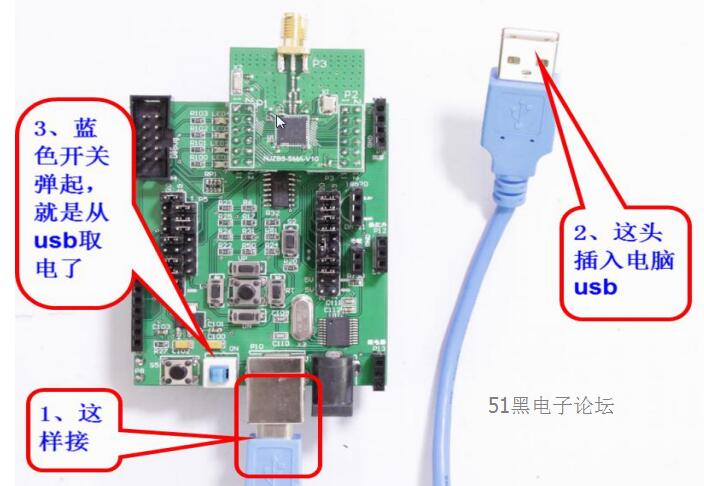

2、用usb 數據線直接把模塊鏈接到電腦

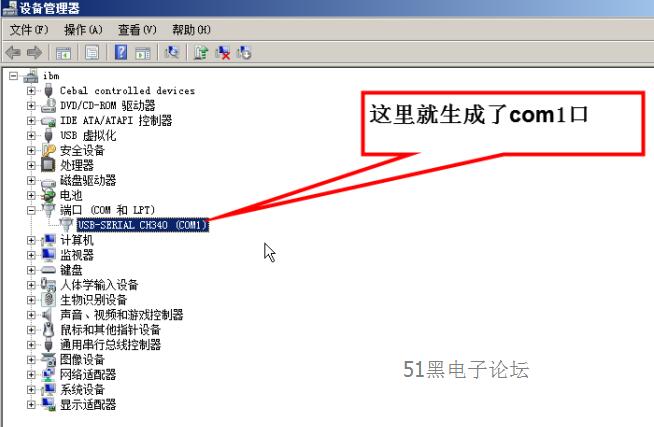

如上圖操作后，就會在電腦里面生成一個 com口，可以在設備管理器中看的到： +

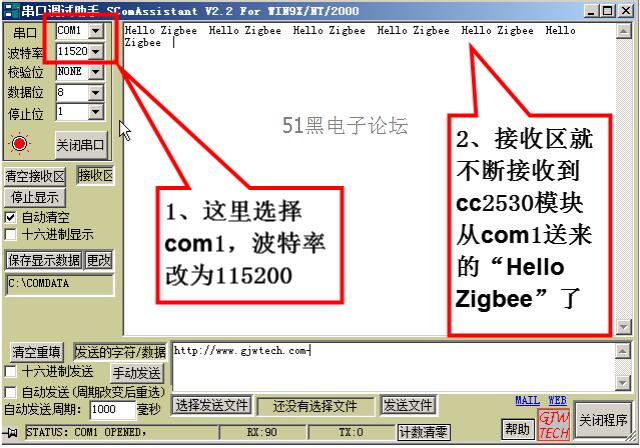

然后打開串口助手（在“cc2530模塊資料（天線桿版本--2013-9-25）\8.軟件工具\串口調試助手 V2.2”）：

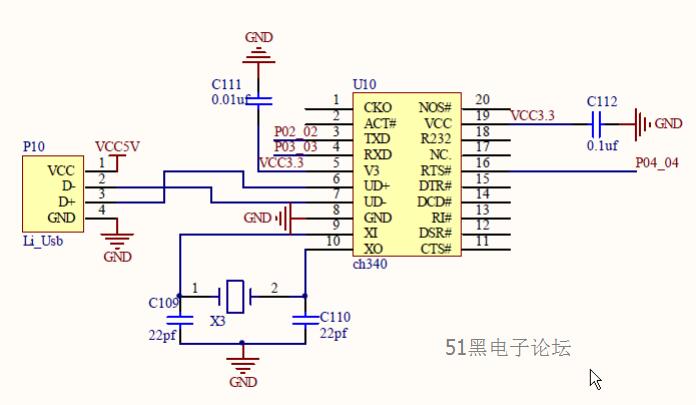

本實驗相關電路：

  P0_2、P0_3配置為外設功能時：P0_2為RX，  P0_3為TX. USART0和USART1是串行通信接口，它們能夠分
別運行于異步 UART模式或者同步SPI  模式。兩個 USART具有同樣的功能，可以設置在單獨的 I/O  引腳。



  1. /****************************************************************************
  2. * 文 件 名: main.c
  3. * 作    者: Andy
  4. * 修    訂: 2013-01-08
  5. * 版    本: 1.0
  6. * 描    述: 設置串口調試助手波特率：115200bps 8N1
  7. *           會收到CC2530發過來的:Hello Zigbee
  8. ****************************************************************************/
  9. #include <ioCC2530.h>
  10. #include <string.h>

  12. typedef unsigned char uchar;
  13. typedef unsigned int  uint;
  14. #define TX_SIZE    20

  16. #define TX_STRING  "Hello Zigbee  "

  18. char TxData[TX_SIZE];        //存儲發送字符串

  20. /****************************************************************************
  21. * 名    稱: DelayMS()
  22. * 功    能: 以毫秒為單位延時 16M時約為535,32M時要調整,系統時鐘不修改默認為16M
  23. * 入口參數: msec 延時參數，值越大延時越久
  24. * 出口參數: 無
  25. ****************************************************************************/
  26. void DelayMS(uint msec)
  27. {
  28.     uint i,j;
  29.
  30.     for (i=0; i<msec; i++)
  31.         for (j=0; j<1070; j++);
  32. }

  34. /****************************************************************************
  35. * 名    稱: InitUart()
  36. * 功    能: 串口初始化函數
  37. * 入口參數: 無
  38. * 出口參數: 無
  39. ****************************************************************************/
  40. void InitUart(void)
  41. {
  42.     PERCFG = 0x00;           //外設控制寄存器 USART 0的IO位置:0為P0口位置1
  43.     P0SEL = 0x0c;            //P0_2,P0_3用作串口（外設功能）
  44.     P2DIR &= ~0XC0;          //P0優先作為UART0
  45.
  46.     U0CSR |= 0x80;           //設置為UART方式
  47.     U0GCR |= 11;
  48.     U0BAUD |= 216;           //波特率設為115200
  49.     UTX0IF = 0;              //UART0 TX中斷標志初始置位0
  50. }

  52. /****************************************************************************
  53. * 名    稱: UartSendString()
  54. * 功    能: 串口發送函數
  55. * 入口參數: Data:發送緩沖區   len:發送長度
  56. * 出口參數: 無
  57. ****************************************************************************/
  58. void UartSendString(char *Data, int len)
  59. {
  60.     uint i;
  61.
  62.     for(i=0; i<len; i++)
  63.     {
  64.         U0DBUF = *Data++;
  65.         while(UTX0IF == 0);
  66.         UTX0IF = 0;
  67.     }
  68. }

  70. /****************************************************************************
  71. * 程序入口函數
  72. ****************************************************************************/
  73. void main(void)
  74. {
  75.     CLKCONCMD &= ~0x40;               //設置系統時鐘源為32MHZ晶振
  76.     while(CLKCONSTA & 0x40);          //等待晶振穩定為32M
  77.     CLKCONCMD &= ~0x47;               //設置系統主時鐘頻率為32MHZ
  78.
  79.     InitUart();                       //調置串口相關寄存器
  80.     memset(TxData, 0, TX_SIZE);       //數據清0
  81.     memcpy(TxData, TX_STRING, sizeof(TX_STRING)); //復制發送字符串到TxData
  82.
  83.     while(1)
  84.     {
  85.         UartSendString(TxData, sizeof(TX_STRING)); //串口發送數據
  86.         DelayMS(1000);                 //延時
  87.     }
  88. }
復制代碼

全部資料51hei下載地址：
9.串口通訊-發送字符串.rar (3.21 MB, 下載次數: 49)


分享到:  QQ好友和群QQ好友和群 QQ空間QQ空間 騰訊微博騰訊微博 騰訊朋友騰訊朋友
收藏收藏1 分享淘帖 頂頂1 踩踩
回復

使用道具 舉報

沙發
ID:552120 發表于 2019-6-2 19:45 | 只看該作者
下載不了
