時鐘配置:
void RC_Configuration()
{
RCC_APB2PeriphClockCmd(RCC_APB2Periph_SPI1,ENABLE);//使能SPI_1時鐘
RCC_AHBPeriphClockCmd(RCC_AHBPeriph_GPIOA,ENABLE);//使能GPIOA時鐘
}
gpio配置:
void SPI_GPIO_Configuration()
{
GPIO_InitTypeDef GPIO_InitStructure;
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5|GPIO_Pin_7;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_OUT;
GPIO_InitStructure.GPIO_OType = GPIO_OType_PP;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_Init(GPIOA,&GPIO_InitStructure);
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_6;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN;
GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_UP;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_Init(GPIOA,&GPIO_InitStructure);
/*片選*/
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_2;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_OUT;
GPIO_InitStructure.GPIO_OType = GPIO_OType_PP;
GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_UP;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_Init(GPIOA,&GPIO_InitStructure);
}
spi配置:
void SPI_Configuration(void)
{
//SPI_1串口參數部分定義，SPI_1參數為時鐘平時為低，上升沿采樣
SPI_InitTypeDef SPI_InitStructure;
//SPI1同步參數初始化定義
SPI_InitStructure.SPI_Direction = SPI_Direction_2Lines_FullDuplex;
SPI_InitStructure.SPI_Mode = SPI_Mode_Master;
SPI_InitStructure.SPI_DataSize = SPI_DataSize_8b;
SPI_InitStructure.SPI_CPOL = SPI_CPOL_Low;
SPI_InitStructure.SPI_CPHA = SPI_CPHA_1Edge;
SPI_InitStructure.SPI_NSS = SPI_NSS_Soft;
SPI_InitStructure.SPI_BaudRatePrescaler = SPI_BaudRatePrescaler_256;
SPI_InitStructure.SPI_FirstBit = SPI_FirstBit_MSB;
SPI_InitStructure.SPI_CRCPolynomial = 7;
SPI_Init(SPI1,&SPI_InitStructure);
SPI_RxFIFOThresholdConfig(SPI1,SPI_RxFIFOThreshold_QF);
SPI_Cmd(SPI1,ENABLE);
//SPI_CalculateCRC(SPI1, DISABLE);
}

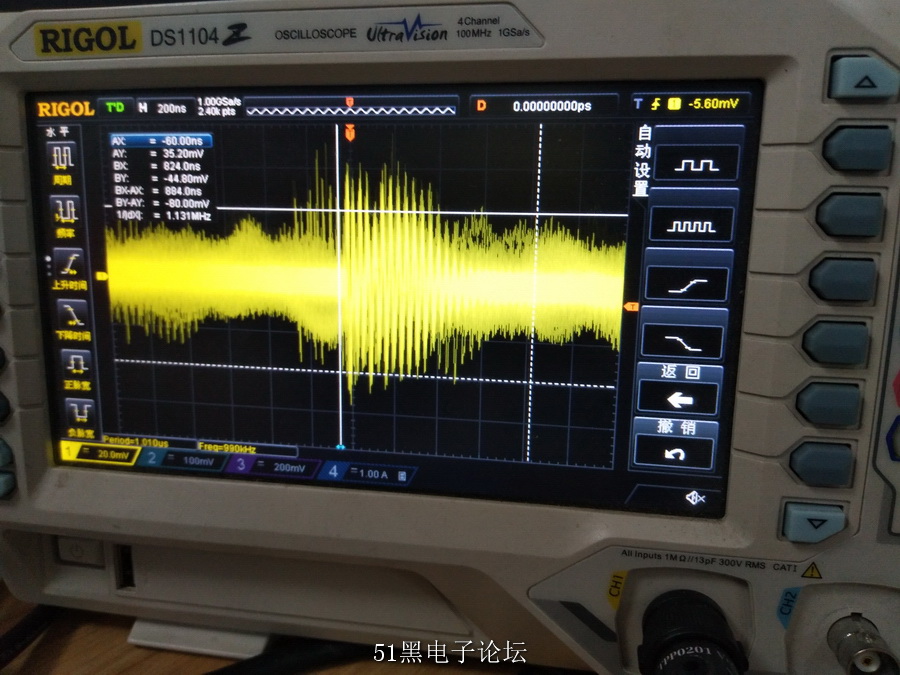

以上配置,sck,mosi和miso引腳信號用示波器量都是一樣的雜信號,是配置哪里出錯了嗎?
原理圖上gpio引腳都沒有復用,如下:
下載附件
2017-12-11 14:37 上傳
|
|
