Altium designer是protel的升級版本,其中一項新功能就是能生成Gerber文件。Gerber文件是一種符合EIA標準，由GerberScientific公司定義用于驅動光繪機的文件。該文件是把PCB圖中的布線數據轉換為光繪機用于生產1：1高精度膠片的光繪數據，能被光繪圖機處理的文件格式。PCB生產廠商用這種文件來進行PCB制作。各種PCB設計軟件都支持生成Gerber文件的功能，一般我們可把PCB文件直接交給PCB生產商，廠商會將其轉換成Gerber格式。而有經驗的PCB設計者通常會將PCB文件按自己的要求生成Gerber文件，交給PCB廠制作，確保PCB制作出來的效果符合個人定制的設計要求。那么如何用altium designer來生成Gerber文件呢？

altium designer軟件14.2

1、生成Gerber文件前，需要設置若干標準，但是對于普通PCB設計者來說，這些不是必須的，下面簡單說明一下這些設置，在生成Gerber文件時不用此設置也是可以的。

2、對PCB外形，尺寸標注的設置，一般為mechanic1、2層。

3、生成Gerber文件前多原始PCB文件的預處理。

預處理包括：

增加PCB工藝邊。

增加郵票孔。

增加機插孔。

增加貼片用的定位孔，這個定位孔正常也可以單板PCB文件中添加。

增加鉆孔描述。

增加尺寸標注。

設定原點。

設置原點。

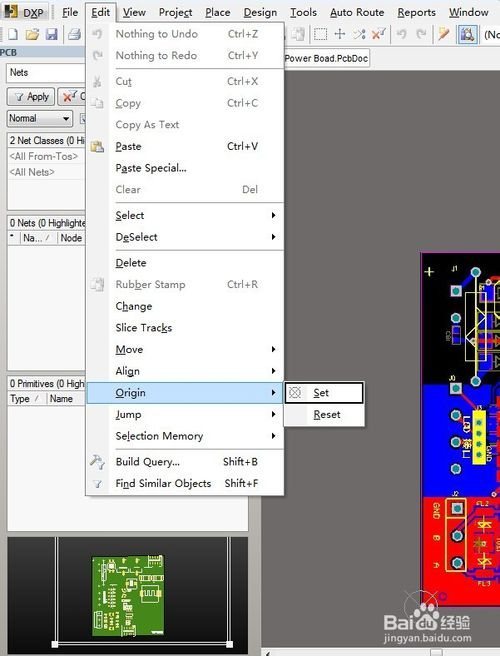

Edit→Origin→Set，然后將原點定在板的左下角。

也可以用工具菜單選項。

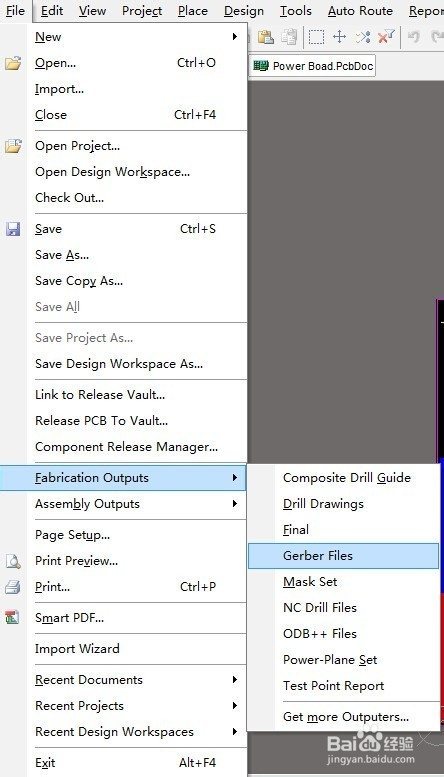

File-->FabricationOpuputs-->GerberFiles。

General設置：用于指定輸出Gerber文件中使用的單位（Units）和格式（Format）。單位可以是公制（Millimeters）和英制（Inches）；格式欄中2：3，2:4，2:5代表文件中使用的不同數據精度，其中2：3表示數據含2位整數3位小數；相應的，另外兩個分別表示數據中含有4位和5位小數。設計者根據自己在設計中用到的單位精度進行選擇。當然，精度越高，對PCB制造設備的要求也就越高。

選擇Units（單位）:Inches，F(xiàn)ormat（格式）：2：5；正常我們的精度要求不是很高，所以正常設置如右圖所示。

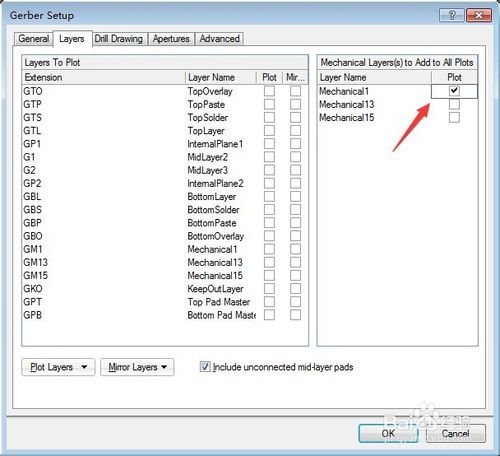

在左側“Plot”列表內選擇要生成Gerber文件層面，如果要對某一層進行鏡像，勾選相應的“Mirror”鏡像選項；在右側Mechanical列表中選擇要加載到各個Gerber層的機械尺寸信息。如果勾選左側的Mechanical 1，則在光繪文件GM1單層顯示。勾選右側的Mechanical 1則每層都會加入機械層信息，也就是邊框?qū)印０�含未連接中間信號層上的焊盤“Include unconnected mid-layer pads”項被選中時，則在Gerber中繪出不與中間信號層上孤立的焊盤連接在一起。該項功能僅限于包含了中間信號層的PCB 文件輸出Gerber 時使能。

1）選中Include unconnected mid-layer pads。

2）點擊Mirror Layers下拉菜單 All off 可以關閉所有鏡像的層。其實默認就是關閉的。

3）要檢查一下，不要丟掉層，點擊Plot Layers “繪制層”下拉菜單Used On 可以把使用的層選中，也可以鼠標單擊Plot下的方框選擇要導出的層。

4）右邊機械層都不選（第二次輸出）。

在“Drill Drawing”保持默認設置。

Apertures（光圈）：選中Embedded aperture [RS274X]“嵌入的光圈(RS274X) ” 在方格里打勾. 系統默認選中。則生成Gerber文件時自動建立光圈。如果禁止該選項，則右側的光圈表將可以使用，設計者可以自行加載合適的光圈表。

Advanced高級設置：該也設置與光繪膠片相關的各個選項。在該設置頁中設置膠片尺寸及邊框大小、零字符格式、光圈匹配容許誤差、板層在膠片上的位置、制作文件的生成模式和繪圖器類型等。

在PCB 的文件環境中 File→Fabrication Output → NC Drill Files。

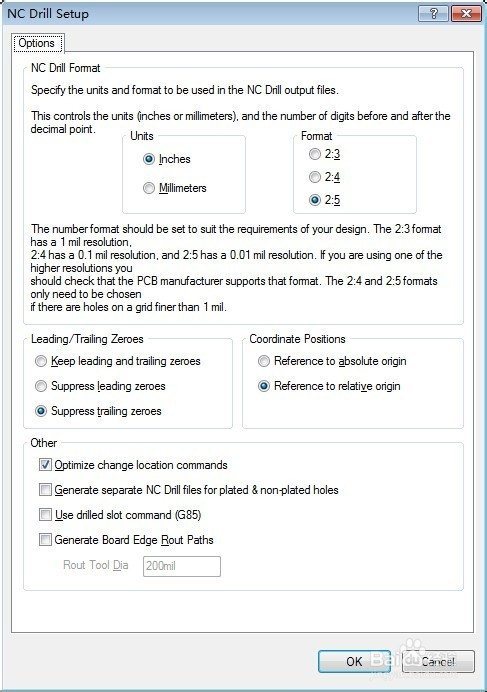

進入NC Drill Setup界面，option選項的設置要和Gerber Setup高級選項設置一致。

點擊“OK”按鍵，在彈出來的“Import Drill Data”輸入鉆孔數據界面里點擊“OK”按鍵，進行第二次輸出。生成鉆孔文件。

另外，可以說是第三次輸出，再次進入Gerber Setup，F(xiàn)ile-->FabricationOpuputs-->GerberFiles。

1）layer選項卡，取消Include unconnected mid-layer pads。

2）Mirror Layers下拉菜單 All off 可以關閉所有鏡像的層。

3）點擊Plot Layers “繪制層”下拉菜單All off。

4）選中板子的機械層mechanic1。

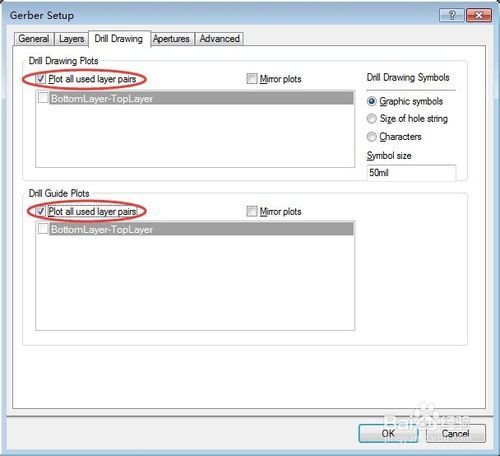

鉆孔文件Drill Drawing，選中plot all used layers pair，mirror plots不選。

點OK，第三次輸出。

至此，完整的Gerber文件就生成了，在工程目錄下有保存的Gerber文件，一般在工程目錄下，如果沒有工程文件，只是用PCB文件生成的，Gerber文件自動保存在PCB文件所在的文件夾。
