概述
AM2302濕敏電容數字溫濕度模塊是一款含有己校準數字信號輸出的溫濕度復合傳感器。它應用專用的數字模塊采集技術和溫濕度傳感技術，確保產品具有極高的可靠性與卓越的長期穩定性。傳感器包括一個電容式感濕元件和一個高精度測溫元件，并與一個高性能 8 位單片機相連接。因此該產品具有品質卓越、超快響應、抗干擾能力強、性價比極高等優點。每個傳感器都在極為精確的濕度校驗室中進行校準。校準系數以程序的形式儲存在單片機中，傳感器內部在檢測信號的處理過程中要調用這些校準系數。標準單總線接口，使系統集成變得簡易快捷。超小的體積、極低的功耗，信號傳輸距離可達 20米以上，使其成為各類應用甚至最為苛刻的應用場合的最佳選擇。產品為 3 引線（單總線接口）連接方便。特殊封裝形式可根據用戶需求而提供。

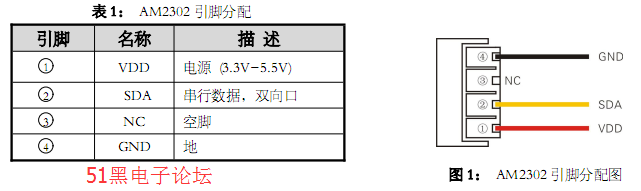

AM2302引腳圖：

AM2302管腳功能說明：

4.2 引腳說明（VDD SDA GND）
AM2302的供電電壓范圍為 3.3V - 5.5V,建議供電電壓為 5V。數據線 SDA 引腳為三態結構，用于讀寫傳感器數據。詳細見單總線的通信協議說明。

二、應用范圍
暖通空調、除濕器、測試及檢測設備、消費品、汽車、自動控制、數據記錄器、家電、濕度調節器、醫療、氣象站、及其他相關濕度檢測控制等。
三、產品亮點
超低能耗、傳輸距離遠、全部自動化校準、采用電容式濕敏元件、完全互換、標準數字單總線輸出、卓越的長期穩定性、采用高精度測溫元件。

七、單總線通信（ONE-WIRE）
7.1 單總線典型電路
微處理器與 AM2302 的連接典型應用電路如圖 4 所示。單總線通信模式時，SDA 上拉后與微處理器的 I/O 端口相連。
單總線通信特殊說明：
1．典型應用電路中建議連接線長度短于 30米時用 5.1K 上拉電阻，大于 30 米時根據實際情況降低上拉電阻的阻值。
2．使用 3.3V 電壓供電時連接線長度不得大于 100cm。否則線路壓降會導致傳感器供電不足，造成測量偏差。
3．讀取傳感器最小間隔時間為 2S；讀取間隔時間小于 2S，可能導致溫濕度不準或通信不成功等情況。
4．每次讀出的溫濕度數值是上一次測量的結果，欲獲取實時數據，需連續讀取兩次，建議連續多次讀取傳感器，且每次讀取傳感器間隔大于 2 秒即可獲得準確的數據。

AM2302應用電路圖：

完整的pdf格式文檔51黑下載地址（共9頁）：

AM2302溫濕度傳感器_PDF_C83988_2016-11-23.pdf (2.69 MB, 下載次數: 48)
