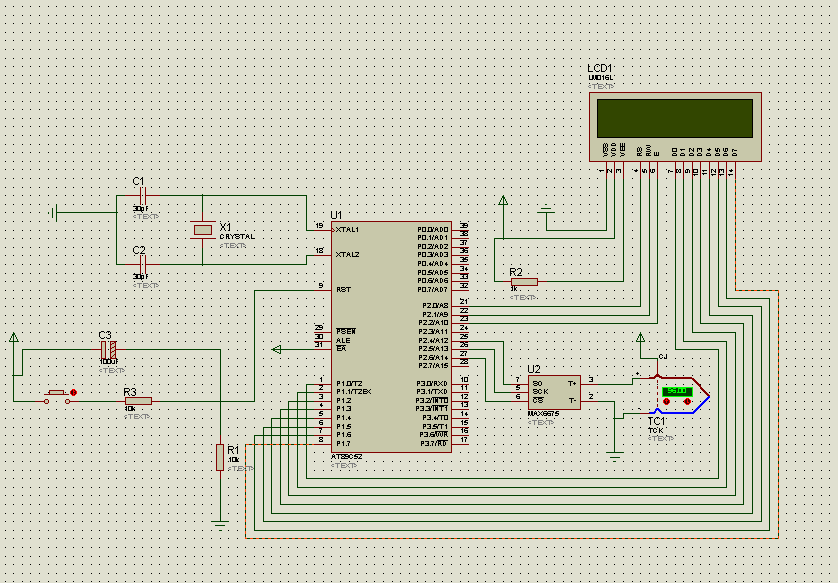

哪位大神幫我看看這個熱電偶測溫系統為什么不出結果...

ID:159594 · 發表于 2017-12-1 09:59

/*************** ***************主程序*****************************************/
void main(void)
{
delay_nms(10);
LCD_init(); //LCD 初始化
delay_nms(50);
CLEARSCREEN;//清屏
delay_nms(10);
LCD_write_string(0，LINE1，"temperature TEST");
LCD_write_char( 8，LINE2，0X2e);//顯示"點"
LCD_write_char( 10，LINE2，0XDF);//顯示"度"
LCD_write_char( 11，LINE2，0X43);//顯示"C"
while(TRUE )
{
tempdisp();
delay_nms(100);
}
}

●溫度值顯示程序
******************* ****************溫度值顯示**********************************/
void tempdisp()
{
unsigned int temp;
int TempValue;
unsigned int testD2;
unsigned int xiaoshu;
xiaoshu=TempValue=ReadMAX6675();//讀取 MAX6675 轉換后的溫度數值；
TempValue=TempValue<<1; //去掉第 15 位
TempValue=TempValue>>3; //去掉第 0~2 位
TempValue=TempValue/4; //MAX6675 最大數值為 1023。75，而 AD 精度為 12 位，即 2 的 12 次方為 4096，轉換對應數，故要除 4；
xiaoshu=xiaoshu<<10; //去掉第 6~15 位
xiaoshu=xiaoshu>>3; //取 3，4，5 位小數
xiaoshu=xiaoshu/4; //與上述同理；
if(TempValue>=260)
{ TempValue=TempValue+3;
disdata[0]=(TempValue/1000)%10+0x30;//千位 +0x30 是對應 LCD 里的 ROM 字符位置編碼
disdata[1]=(TempValue/100)%10+0x30;//百位 +0x30 是對應 LCD 里的 ROM 字符位置編碼
disdata[2]=(TempValue/10)%10+0x30;//十位 +0x30 是對應 LCD 里的 ROM 字符位置編碼
disdata[3]=TempValue%10/1+0x30;//個位 +0x30 是對應 LCD 里的 ROM 字符位置編碼
disdata[4]=(xiaoshu)%10+0x30;//分位 +0x30 是對應 LCD 里的 ROM 字符位置編碼
LCD_write_char(4，LINE2，disdata[0]); //顯示千位
LCD_write_char(5，LINE2，disdata[1]); //顯示百位
LCD_write_char(6，LINE2，disdata[2]); //顯示十位
LCD_write_char(7，LINE2，disdata[3]); //顯示個位
LCD_write_char(9，LINE2，disdata[4]); //顯示分位
}
else if(TempValue>180)
{ TempValue=TempValue+2;
disdata[0]=(TempValue/1000)%10+0x30;//千位 +0x30 是對應 LCD 里的 ROM 字符位置編碼
disdata[1]=(TempValue/100)%10+0x30;//百位 +0x30 是對應 LCD 里的 ROM 字符位置編碼
disdata[2]=(TempValue/10)%10+0x30;//十位 +0x30 是對應 LCD 里的 ROM 字符位置編碼
disdata[3]=TempValue%10/1+0x30;//個位 +0x30 是對應 LCD 里的 ROM 字符位置編碼
disdata[4]=(xiaoshu)%10+0x30;//分位 +0x30 是對應 LCD 里的 ROM 字符位置編碼
LCD_write_char(4，LINE2，disdata[0]); //顯示千位
LCD_write_char(5，LINE2，disdata[1]); //顯示百位
LCD_write_char(6，LINE2，disdata[2]); //顯示十位
LCD_write_char(7，LINE2，disdata[3]); //顯示個位
LCD_write_char(9，LINE2，disdata[4]); //顯示分位
}
else
{
disdata[0]=(TempValue/1000)%10+0x30;//千位 +0x30 是對應 LCD 里的 ROM 字符位置編碼
disdata[1]=(TempValue/100)%10+0x30;//百位 +0x30 是對應 LCD 里的 ROM 字符位置編碼
disdata[2]=(TempValue/10)%10+0x30;//十位 +0x30 是對應 LCD 里的 ROM 字符位置編碼
disdata[3]=TempValue%10/1+0x30;//個位 +0x30 是對應 LCD 里的 ROM 字符位置編碼
disdata[4]=(xiaoshu)%10+0x30;//分位 +0x30 是對應 LCD 里的 ROM 字符位置編碼
LCD_write_char(4，LINE2，disdata[0]); //顯示千位
LCD_write_char(5，LINE2，disdata[1]); //顯示百位
LCD_write_char(6，LINE2，disdata[2]); //顯示十位
LCD_write_char(7，LINE2，disdata[3]); //顯示個位
LCD_write_char(9，LINE2，disdata[4]); //顯示分位
}
}
●LCD 函數處理程序
/********************************************************************/
/******************** LCD 函數部份 ***********************************/
void LCD_delay(void)
{
unsigned char i;
for(i=LCD_DELAY_TIME;i>ZERO;i--);
}
/********************************************************************/
void LCD_en_command(unsigned char command)
{
LCD_delay();
LCD1602_RS=LOW;
LCD1602_RW=LOW;
LCD1602_EN=HIGH;
LCDIO=command;
LCD1602_EN=LOW;
}
/********************************************************************/
void LCD_en_dat(unsigned char dat)
{
LCD_delay();
LCD1602_RS=HIGH;
LCD1602_RW=LOW;
LCD1602_EN=HIGH;
LCDIO=dat;
LCD1602_EN=LOW;
}
/********************************************************************/
void LCD_set_xy( unsigned char x， unsigned char y )
{
unsigned char address;
if (y == LINE1)
address = LINE1_HEAD + x;
else
address = LINE2_HEAD + x;
LCD_en_command(address);
}
/********************************************************************/
void LCD_write_char( unsigned x，unsigned char y，unsigned char dat)
{
LCD_set_xy( x， y );
LCD_en_dat(dat);
}
/********************************************************************/
void LCD_write_string(unsigned char X，unsigned char Y，unsigned char *s)
{
LCD_set_xy( X， Y );//設置顯示 XY 地址
while (*s) // 寫字符
{
LCDIO=*s;
LCD_en_dat(*s);
s ++;
}
}
/********************************************************************/
void LCD_init(void)
{
LCD_en_command(DATA_MODE);//8 位模式
LCD_en_command(DATA_MODE);
LCD_en_command(DATA_MODE);
LCD_en_command(DATA_MODE);
LCD_en_command(OPEN_SCREEN);//開顯示
LCD_en_command(DISPLAY_ADDRESS);//設定顯示起始位
CLEARSCREEN;//清屏
}
/*********************** 延時 *********************************/
void delay_nms(unsigned int n)
{
unsigned int i=0，j=0;
for (i=n;i>0;i--)
for (j=0;j<1140;j++);
}
/********************************************************************/
4.3 延時子程序
/********************************************************************/
void LCD_delay(void);//LCD 延時函數
void LCD_en_command(unsigned char command);//LCD 寫指令
void LCD_en_dat(unsigned char temp);//LCD 寫數據
void LCD_set_xy( unsigned char x， unsigned char y );//設置 LCD 顯示位置
void LCD_write_char( unsigned x，unsigned char y，unsigned char dat);//向 LCD 寫入一個字符
void LCD_write_string(unsigned char X，unsigned char Y，unsigned char *s);//向 LCD 寫入一串字
符
void LCD_init(void);//LCD 初始化函數
/********************************************************************/
void delay_nms(unsigned int n);//延時函數
/********************************************************************/
/*********************** 從 MAX6675 讀取溫度
*********************************************/
unsigned int ReadMAX6675()
{
unsigned char count;
MAX6675_CS=0;//置低，使能 MAX6675
MAX6675_SCK=1;
Value=0;
_nop_();
_nop_();
_nop_();
for(count=16;count>0;count--) //獲取 16 位 MSB
{
MAX6675_SCK=0; //sck 置低
Value=Value<<1; //左移
if(MAX6675_SO==1) //取當前值
Value|=0x0001;
else
Value&=0xffff;
MAX6675_SCK=1;
_nop_();
_nop_();
_nop_();
_nop_();
}
MAX6675_CS=1; //關閉 MAX6675
return Value;
}
