之前做過一個電子秤，后來老婆說她要送給她同學一臺，我只好再做一個....順便把制作方法也發了。

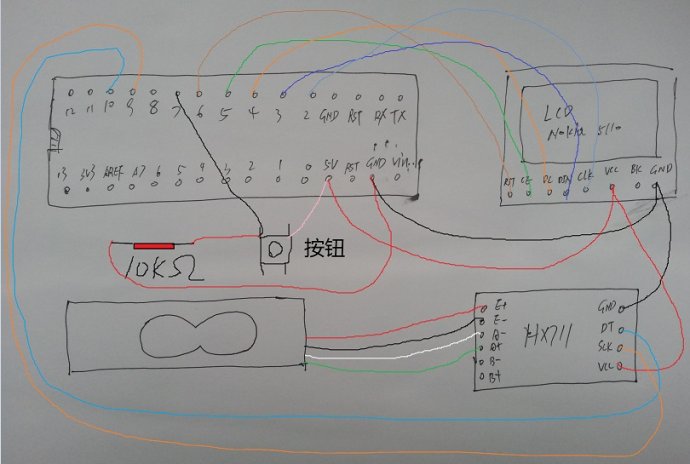

用到的器材有應變梁式力傳感器一個（淘寶上有賣），Arduino nano一個，nokia 5110液晶一塊，hx711測重芯片一個（已經焊好的），有機玻璃板兩塊，面包板一塊，網線里的細導線若干。

在附上程序代碼：

#include   //液晶驅動的庫

#include      //hx711的庫

const int btpin=7;

int btst=0;

HX711 hx(9, 10);

int j=0;

int i=0;

int ii=0;

int j0=0;

double sum0 = 0;

double sum = 0;

LCD5110 myGLCD(2,3,4,6,5);

extern uint8_t SmallFont[];

extern uint8_t MediumNumbers[];

extern uint8_t BigNumbers[];



void setup()

{  Serial.begin(9600);

  myGLCD.InitLCD();

   myGLCD.setFont(SmallFont);

   myGLCD.print("Angela to ", LEFT, 12);   //開機時會顯示Angela送給Helen

    myGLCD.print("Helen!", CENTER, 36);

  delay(1500);

   myGLCD.InitLCD();

sum = hx.read();

   sum0=sum/1300;}

void loop()

{  btst=digitalRead(btpin);

sum = hx.read();

  //Serial.println(sum);

   sum=sum/1300;//除以多少需要自己去根據不同的力傳感器調節

    if(btst==1)

    sum0=sum;

    j=sum-sum0;

   if(j!=j0)

    myGLCD.InitLCD();

    j0=j;

  Serial.println(j);

    myGLCD.setFont(BigNumbers);

    myGLCD.printNumI(j, CENTER, 24);

   myGLCD.setFont(SmallFont);

    myGLCD.print("Helen's scale", LEFT, 0); //會顯示Helen的稱

    myGLCD.print("g", RIGHT, 36);

    delay(200);

}

void loop()

{  btst=digitalRead(btpin);



sum = hx.read();

  //Serial.println(sum);



   sum=sum/1300;

    if(btst==1)

    sum0=sum;

    j=sum-sum0;

   if(j!=j0)

    myGLCD.InitLCD();

    j0=j;

  Serial.println(j);

    myGLCD.setFont(BigNumbers);

    myGLCD.printNumI(j, CENTER, 24);

   myGLCD.setFont(SmallFont);

    myGLCD.print("Helen's scale", LEFT, 0);

    myGLCD.print("g", RIGHT, 36);

    delay(200);

}

///////////////////////////////////////////////////////////////
