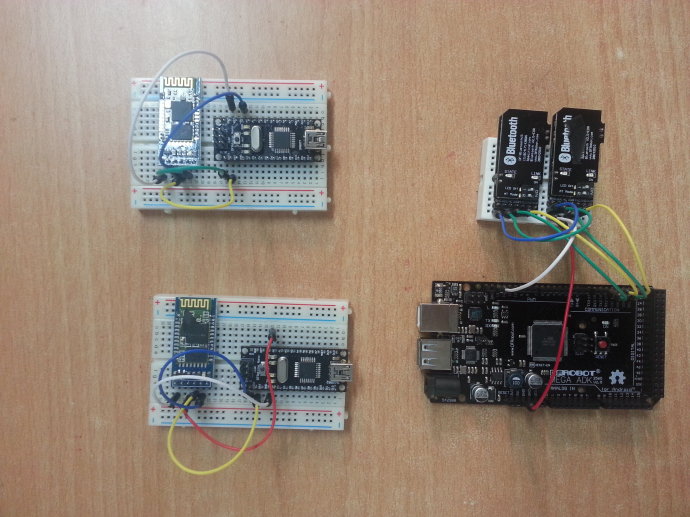

一直想做無線傳感器，通過藍牙來接收數據，無奈因?yàn)閍rduino接收串口數據的一些問題，一直擱到現在。因?yàn)閷W(xué)校里給學生開了選修課，所以手邊有一些nano和mega可以使用，所以就做了用兩個nano加上兩個藍牙模塊來發射數據，用mega加兩個藍牙模塊來接收數據。因?yàn)閙ega可以同時使用4路串口，所以考慮用mega來作為主控機，用來接收來自傳感器的數據，每個傳感器加一個nano和藍牙來無線發射數據。

因?yàn)槭菧y(cè)試，所以在nano中寫了一個簡單的發射信號的語句。以下四nano中的程序：

————————————————我是分界線——————————————————————

int i=1;
void setup() {
  Serial.begin(9600);   }
  void loop(){
         Serial.print(i);
       Serial.print("$");
       delay(50);
       i++;
    }

————————————————我是分界線——————————————————————

以下是mega中的程序：

——————————————————我是分界線————————————————————————

String comdata = "";
String shuju="";
String shuju2="";
int i;
void setup()
 {
     Serial.begin(9600);
     Serial1.begin(9600);
     Serial2.begin(9600);
 }

void loop()
 {
     while (Serial1.available() > 0)
     {
         shuju += char(Serial1.read());
         delay(2);
     }
     while (Serial2.available() > 0)
     {
       shuju2 +=char(Serial2.read());
       delay(2);
     }
     if (shuju.length() > 0)
     {
         i=shuju.indexOf("$");
         if(i!=-1){
         comdata=shuju.substring(0,i);
         Serial.print("#1=");
         Serial.print(comdata);
         Serial.println("$");
         shuju=shuju.substring(i+1,shuju.length());
         comdata = "";
         i=0;
         }
     }
       if (shuju2.length() > 0)
     {
         i=shuju2.indexOf("$");
         if(i!=-1){
         comdata=shuju2.substring(0,i);
         Serial.print("#2=");
          Serial.print(comdata);
          Serial.println("$");
         shuju2=shuju2.substring(i+1,shuju2.length());
         comdata = "";
         i=0;
         }    } }

——————————————我是分界線————————————————————

上篇忘記介紹藍牙模塊的設置了，如果想要利用兩路藍牙來接收數據，那么這兩路藍牙必須設置不同的密碼，以下是藍牙模塊的設置方法，可以將藍牙模塊接到串口模塊上，然后里喲你串口軟件發指令給藍牙模塊，以下設置是針對DFrobot的藍牙模塊的，它上面有開關可以設置接收命令狀態。如果不是DFrobot的藍牙模塊，只要將KEY針腳接高電平就是可以接受命令狀態。將兩個藍牙模塊設置為主，然后設置不同的密碼。再將另外兩個設置為從，設置對應主藍牙的密碼。以下是具體的命令設置：

在發送欄中輸入AT（不分大小寫），然后點擊發送，可看見模塊返回OK，這表示AT指令通訊正常。當AT指令設置完畢后，將2號開關AT Mode撥到2端退出AT命令模式，重新上電后設置才生效。

1.AT指令集如下：

2.模塊重啟指令：

3.設置和查詢模塊連接模式：

當模塊無法被適配器、主機連接時，需配置該參數，配置為AT+CMODE=1。

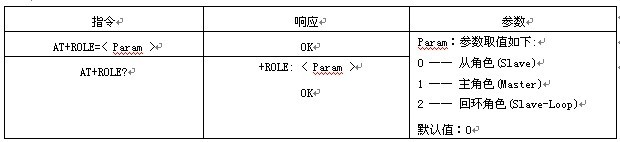

4.設置和查詢模塊角色：

當模塊無法被適配器、主機搜索到時，需配置該參數，配置為從角色。

模塊角色說明：

Slave(從角色) ——被動連接，可以和任意藍牙適配器配對使用；

Master (主角色)——查詢周圍從設備，并主動發起連接，從而建立主、從藍牙設備間的透明數據傳輸通道。

Slave-Loop(回環角色) ———被動連接，接收遠程藍牙主設備數據并將數據原樣返回給遠程藍牙主設備；

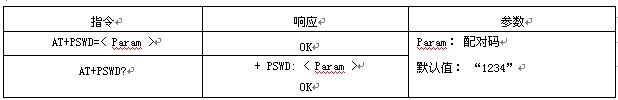

5.設置和查詢配對碼：

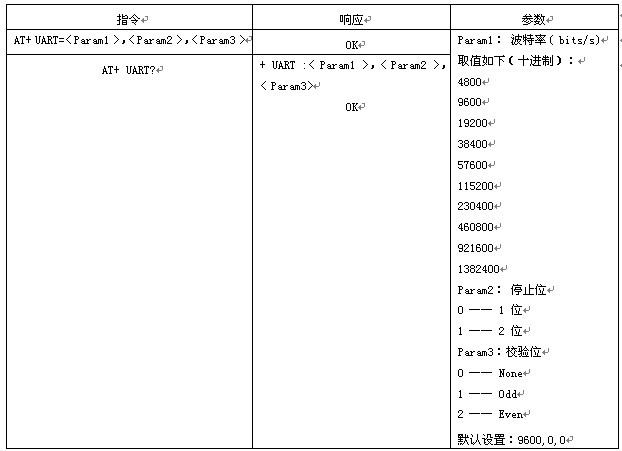

6.設置和查詢串口參數：

舉例：設置串口波特率：115200，1位停止位，無校驗

AT+ UART=115200,0,0\r\n

OK

AT+ UART?

+UART:115200,0,0

OK

注：在應用中，選擇1位停止位，無校驗。
