剛剛從創客空間得手兩塊ArduinoMini。因為除了板子在手，沒有其它任何資料，故按板子上留的網址，順藤摸瓜來到hacker-china，讀到《滿足您創新創意的需要,親手打造屬于你的Arduino》，讀后感覺用起來確實不方便，而且我手里只有一塊USBTinyISP，就考慮能否用它直接在Arduino IDE里完成編程編譯和下載等所有工作，從而讓其成為一個名符其實的Arduino。

         首先，介紹一下環境，我使用的是Arduino IDE1.52版本，下面探討如何在這個IDE中完成編譯和下載工作。打開Arduino IDE1.52，進入“文件——示例——01.Basics——Blink”出現如圖1所示的程序窗口：

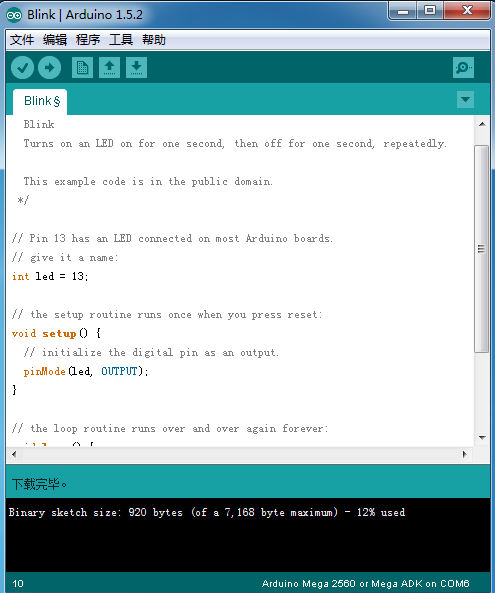

圖1：Arduino IDE1.52界面及Blink示例程序

         進入“工具——板卡”，會看到有很多板卡型號，讓我很興奮的是里面直接就有Arduino Mini板子，盡管讀到Hack-China的文章說不能直接用，還是先試一下再說，至少查明為什么不能用。選中Arduino Mini，然后點擊下載，編譯……下載……失敗。看來hack-china文章的作者說的不能用，確實沒有錯。撇開這些觀點，看看錯誤提示信息，如圖2所示：

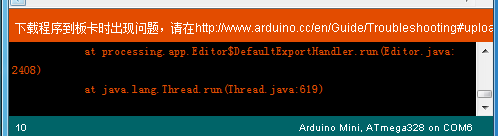

圖2 用Arduino IDE自帶板卡選項ArduinoMini出錯

         仔細查看圖2，會發現ArduinoIDE中自帶板卡選項Arduino Mini所使用的處理器是ATmega328，而我們這款Arduino Mini卻選用的是ATMEGA8L-8PU，出錯是必然的了。

         那是不是真的就沒有辦法了呢？我們再在Arduino IDE中挖掘，看看能否找到一點有用的信息。

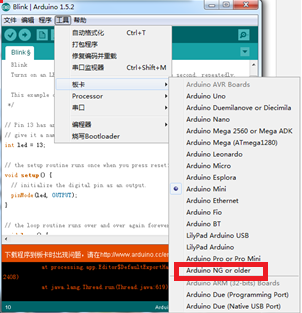

圖3 ArduinoIDE中板卡列表

         在Arduino IDE板卡列表中，有“ArduinoNG or older”，這個older是向前兼容的，也許這里就是突破口。選中“Arduino NG or older”，我們發現，板卡類型變成了“Arduino NG or older，ATmega168 on COM6”，處理器型號還是不對。再看工具欄，下拉菜單中“Processor”選項被激活了，選中進入，如圖4所示。

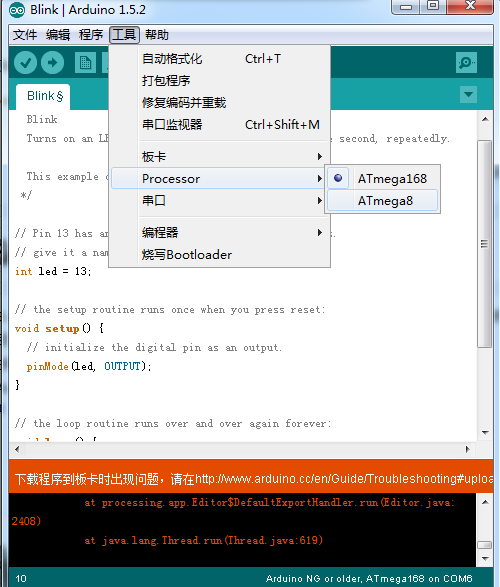

圖4 Processor類型

         到這里，似乎柳暗花明了，選中ATmega8。

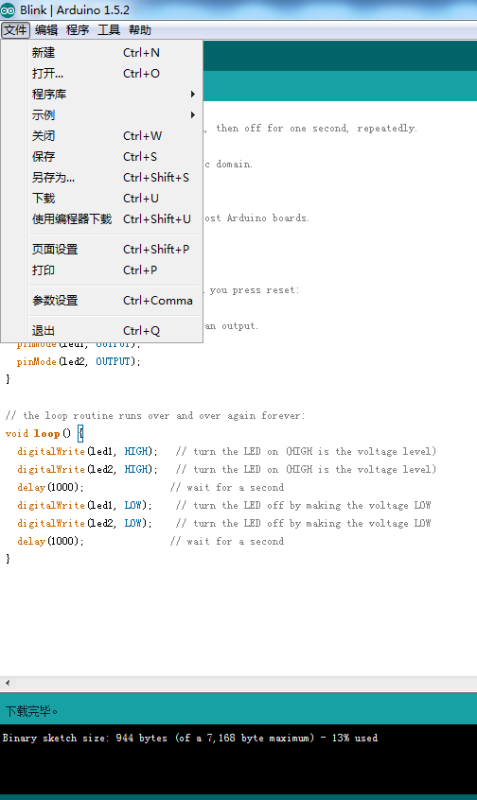

點擊“使用編程器下載”，如圖5所示。——編譯——下載……成功！



看看我們的Arduino Mini的反應吧，原來的4個LED滾動顯示沒有了，但我們讓LED閃爍，它沒有按照我們的要求顯示！

Blink示例程序中，是控制D13腳連接的LED，而在ArduinoMini中，連接LED的是0,1,2,3四個引腳。所以只要把13改為0~3中的如何一個就可以看到燈的閃爍了。
