AD報錯net gnd has only one pin (pin d1-2)哪里有問題

ID:223696 · 發表于 2017-7-31 23:26

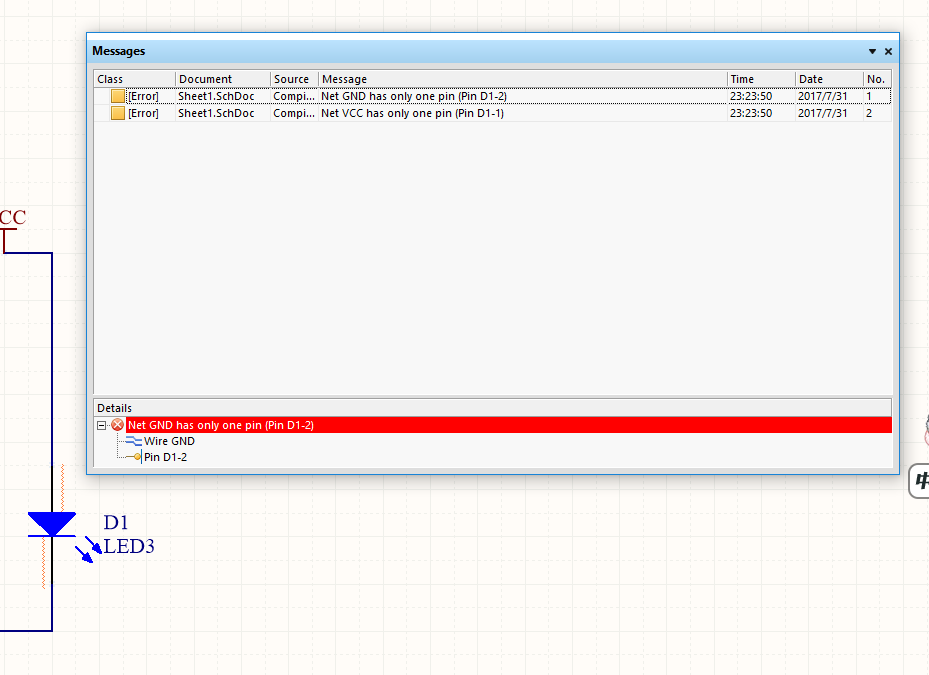

麻煩大神幫我看一下為什么Altium Designer報錯net gnd has only one pin (pin d1-2)，我是新手

ID:213173 · 發表于 2017-8-1 06:15

LED需要串聯限流電阻

ID:223718 · 發表于 2017-8-1 08:51

限流電阻

ID:219422 · 發表于 2017-8-2 10:50

你應該在這個原理圖中畫出其他的電路圖，不能只畫出這個部分。
你也可以畫電源和地的接口在LED的線上，你這張圖缺了限流電阻。

ID:424795 · 發表于 2018-11-17 14:09

我花電阻了
可也不對

ID:406172 · 發表于 2018-11-17 14:56

加個限流電阻

ID:94031 · 發表于 2018-11-17 17:52

加個電源端子，電路就有完整回路了，ad才不報錯。

ID:284810 · 發表于 2018-11-17 18:54

VCC GND 沒有輸入

ID:465753 · 發表于 2019-1-10 13:25

你可以放置兩個排針，如：一個連接VCC一個連接GND。編譯就通過了。

ID:486580 · 發表于 2019-3-17 17:04

z1036872086 發表于 2019-1-10 13:25
你可以放置兩個排針，如：一個連接VCC一個連接GND。編譯就通過了。

感謝，謝謝了，已經可以用了

ID:471699 · 發表于 2019-11-30 13:58

三朵金花i 發表于 2019-3-17 17:04
感謝，謝謝了，已經可以用了

是啥意思呀

ID:774574 · 發表于 2020-6-12 21:36

三朵金花i 發表于 2019-3-17 17:04
感謝，謝謝了，已經可以用了

排針是什么啊

ID:971530 · 發表于 2021-10-14 10:38

因為VCC和GND只有一個針，VCC和GND是網絡標簽，需要有一個接線端子作鏈接。添加一個排針，標注上網格標簽就可以解決這個問題。

ID:971954 · 發表于 2021-10-14 11:28

負載？
