單片機脈搏測量儀制作 程序電路及仿真都有

[復制鏈接]
跳轉到指定樓層
樓主
基于avr單片機做的心率脈搏測量儀

（包含模擬部分的和單片機仿真）以及完整的測量程序代碼

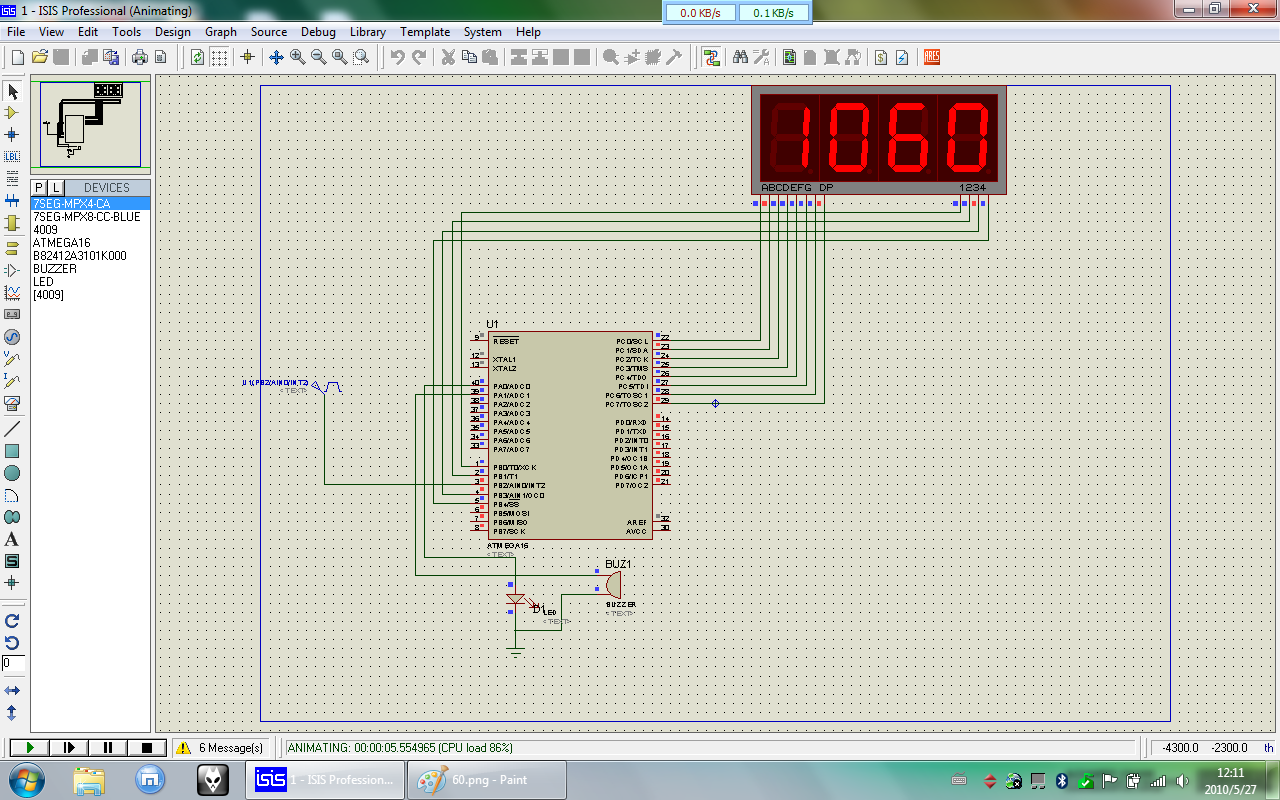

下面是proteus仿真圖：




電路原理圖要用Multisim仿真軟件打開

下面是部分程序預覽（完整版本請下載附件）
  1. #include<avr/io.h>
  2. #include<util/delay.h>
  3. #include<avr/interrupt.h>
  4. #define uc unsigned char
  5. #define ui unsigned int
  6. volatile uc led[8]={2,4,8,16,1,32,128,64},number[10],no1,no2,no3,no4,t=1;
  7. volatile ui count=1000;
  8. volatile uc cnt=0;
  9. volatile ui mSec=0;
  10. volatile uc k=1,keyFlag=0,voice=0,alarm=1,flash=0;
  11. void calcnum(){//初始化數碼管參數，不用管
  12.          number[0]=led[0]+led[1]+led[2]+led[4]+led[5]+led[6];
  13.          number[1]=led[2]+led[5];
  14.          number[2]=led[0]+led[2]+led[3]+led[4]+led[6];
  15.          number[3]=led[0]+led[2]+led[3]+led[5]+led[6];
  16.          number[4]=led[1]+led[2]+led[3]+led[5];//+led[6];
  17.          number[5]=led[0]+led[1]+led[3]+led[5]+led[6];
  18.          number[6]=led[0]+led[1]+led[3]+led[4]+led[5]+led[6];
  19.          number[7]=led[0]+led[2]+led[5];
  20.          number[8]=255-led[7];
  21.          number[9]=number[8]-led[4];
  22. }
  23. void timer0_init(void)//初始化定時器，Timer0 1ms，Timer1 50ms，不用管
  24. {
  25.         TCCR0 = 0x00; //stop
  26.         TCNT0 = 0x06; //set count
  27.         TCCR0 = 0x03; //start timer

  29.         TCCR1B = 0x00; //stop
  30.         TCNT1H = 0xCF; //setup
  31. TCNT1L = 0x2C;
  32. OCR1AH = 0x30;
  33. OCR1AL = 0xD4;
  34. OCR1BH = 0x30;
  35. OCR1BL = 0xD4;
  36. ICR1H  = 0x30;
  37. ICR1L  = 0xD4;
  38. TCCR1A = 0x00;
  39. TCCR1B = 0x03; //start Timer
  40. }
  41. SIGNAL(SIG_OVERFLOW0)//定時器0溢出中斷，1ms一次
  42. {
  43. //以下為更新數碼管
  44.         if(t==1){
  45.                 t=2;
  46.                 PORTC=~no2;
  47.         }
  48.         else if(t==2){
  49.                 t=8;
  50.                 PORTC=~no3;
  51.         }
  52.         else if(t==8){
  53.                 t=16;
  54.                 PORTC=~no4;
  55.         }
  56.         else{
  57.                 t=1;
  58.                 PORTC=~no1;
  59.         }
  60.         PORTB&=0xe4;//0b11100100;
  61.         PORTB|=t;
  62.         no1=number[k];
  63.         no2=number[count/100%10];
  64.         no3=number[count/10%10];
  65.         no4=number[count%10];

  67. //以上為更新數碼管
  68.         mSec++;
  69.         if(keyFlag>0&&(mSec%2))keyFlag--;
  70.         if(voice)PORTA|=0x80;
  71.         else PORTA&=~0x80;
  72. //重置定時器
  73.         TCNT0 = 0x06; //reload counter value
  74.         TCCR0 = 0x03; //start timer
  75. }
  76. SIGNAL(SIG_OVERFLOW1)//定時器1溢出中斷，50ms一次
  77. {
  78. //如果為警報狀態則閃爍LED報警
  79.         if(alarm){
  80.                 if(flash)PORTA&=0xfe;
  81.                 else PORTA|=0x01;
  82.                 flash=1-flash;
  83.                 PORTA|=0x02;
  84.         }
  85.         else{
  86.                 flash=0;
  87.                 PORTA=0;
  88.         }
  89.         //重置定時器
  90.         TCNT1H = 0xCF; //reload counter high value
  91.         TCNT1L = 0x2C; //reload counter low value
  92.         TCCR1A = 0x00;
  93.         TCCR1B = 0x03; //start Timer
  94. }
  95. SIGNAL(SIG_INTERRUPT0){//中斷0，對應按鍵1
  96.         if(keyFlag)return;
  97.         voice=1-voice;
  98.         keyFlag=50;
  99. }
  100. SIGNAL(SIG_INTERRUPT1){//中斷1，對應按鍵2
  101.         if(keyFlag)return;
  102.         if(k==9){
  103.                 k=1;
  104.         }
  105.         else{
  106.                 k++;
  107.         }
  108.         cnt=0;
  109.         mSec=0;
  110.         keyFlag=50;
  111. }
  112. SIGNAL(SIG_INTERRUPT2){//外部中斷2，對應心跳
  113. cnt++;
  114. if(cnt==k){
  115. cli();
  116. count=60000/mSec*k;
  117. uc t=count;
  118. if(t<40||t>150){
  119. alarm=1;
  120. if(voice)voicealarm(t);//這里加了個參數t。
  121. }else alarm=0;
  122. mSec=0;
  123. cnt=0;
  124. sei();
  125. }
  126. }

  128. void voicealarm(uc t){//語音報警，未測試，50Khz
  129. uc addr=0x80;//地址，根據需要修改
  130. if(t<40)addr=0x81;//0x80為心律過高的提示音的地址，0x81為心律過低的地址。也可以改成別的地址。
  131. int i;
  132. PORTA&=~0x04;
  133. _delay_ms(50);
  134. PORTA|=0x04;
  135. for(i=7;i>=0;i--){
  136. if(addr&(1<<i))
  137. PORTA|=0x04;
  138. else
  139. PORTA&=~0x04;
  140. PORTA&=~0x08;
  141. _delay_us(10);
  142. PORTA|=0x08;
  143. _delay_us(10);
  144. }
  145. PORTA|=0x04;
  146. }

  148. int main(){
  149. //以下均為初始化
  150.         DDRA=0xff;
  151.         PORTA=0xfc;
  152.         DDRB=~0x04;
  153.         PORTB=0xff;
  154.         DDRC=0xff;
  155.         PORTC=0xff;
  156.         DDRD=0x00;
  157.         PORTD=0xff;
  158.         calcnum();
  159.         timer0_init();
  160.         MCUCR=0x0A;//0b00001010;
  161.         GICR=(1<<INT1)+(1<<INT0)+(1<<INT2);
  162.         GIFR=0;
  163.         TIMSK = 0x05; //timer interrupt sources
  164.         sei();

  166.         while(1);
  167. //                _delay_ms(1);
  168. }
復制代碼

全部資料： 基于avr單片機的脈搏測量儀.rar (9.57 MB, 下載次數: 99)
分享到:  QQ好友和群QQ好友和群 QQ空間QQ空間 騰訊微博騰訊微博 騰訊朋友騰訊朋友
收藏收藏4 分享淘帖 頂頂 踩踩
回復

使用道具 舉報

沙發
ID:139366 發表于 2016-11-17 18:00 | 只看該作者
來一份源碼
回復

使用道具 舉報

板凳
ID:209113 發表于 2017-6-8 11:06 | 只看該作者
proteus上面的仿真數碼管的顯示根本不正確啊？是不是代碼有問題？
回復

使用道具 舉報

地板
ID:354879 發表于 2018-6-20 09:22 | 只看該作者
能給我私發一份嗎？qq1413315425，我靜候佳音
回復

使用道具 舉報

5#
ID:354879 發表于 2018-6-20 09:25 | 只看該作者
能線下聯系你嗎？我QQ1413315425
回復
