mtdzok 發表于 2021-12-3 10:09

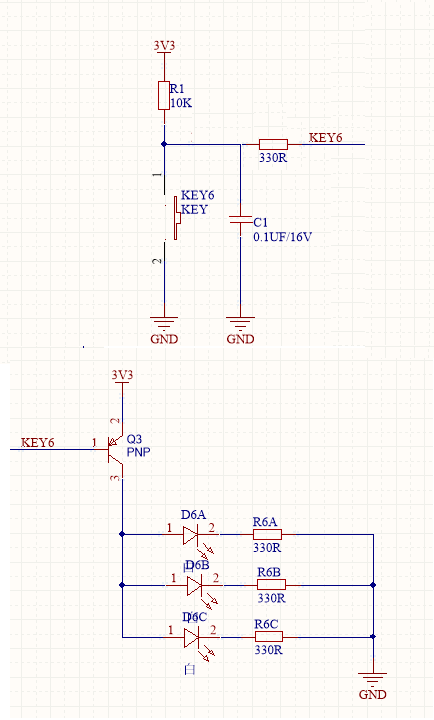

不知圖全不全，圖中按鍵后相當于電源通過Q3短路，如果電源給力Q3會燒掉

壓著我頭發啦 發表于 2021-12-3 09:19
給按鍵信息是單片機給的么？還是手動按按鍵

wulin 發表于 2021-12-3 10:05
沒有B極限流電阻，按鍵按下后3.3V電源近似對地短路，單片機當然不能工作，LED也不會亮。

innere 發表于 2021-12-3 13:41
3.3V不是經過R1嗎？怎么會近似對地短路？

188610329 發表于 2021-12-3 13:55
你三級管那邊的 3V3 沒有電阻， 你把三級管看成一個二級管，你3V3通過2級管接地 是不是對地短路？

innere 發表于 2021-12-3 13:39

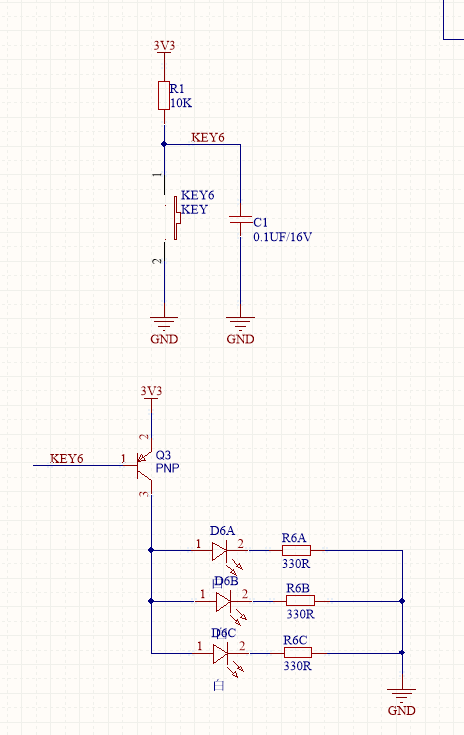

圖全了，怎么會通過Q3短路呢，3.3到按鍵過個R1,10K的電阻呢

mtdzok 發表于 2021-12-3 15:23
你這個圖稍改一下即可，R1電阻上邊不要接3.3V，改接Q3基極，基極就不要接KEY6了，OK!  其實把3只發光管的 ...
