關于電源模塊3842芯片的調試問題，求大佬指點

ID:819655 · 發表于 2021-10-12 13:57

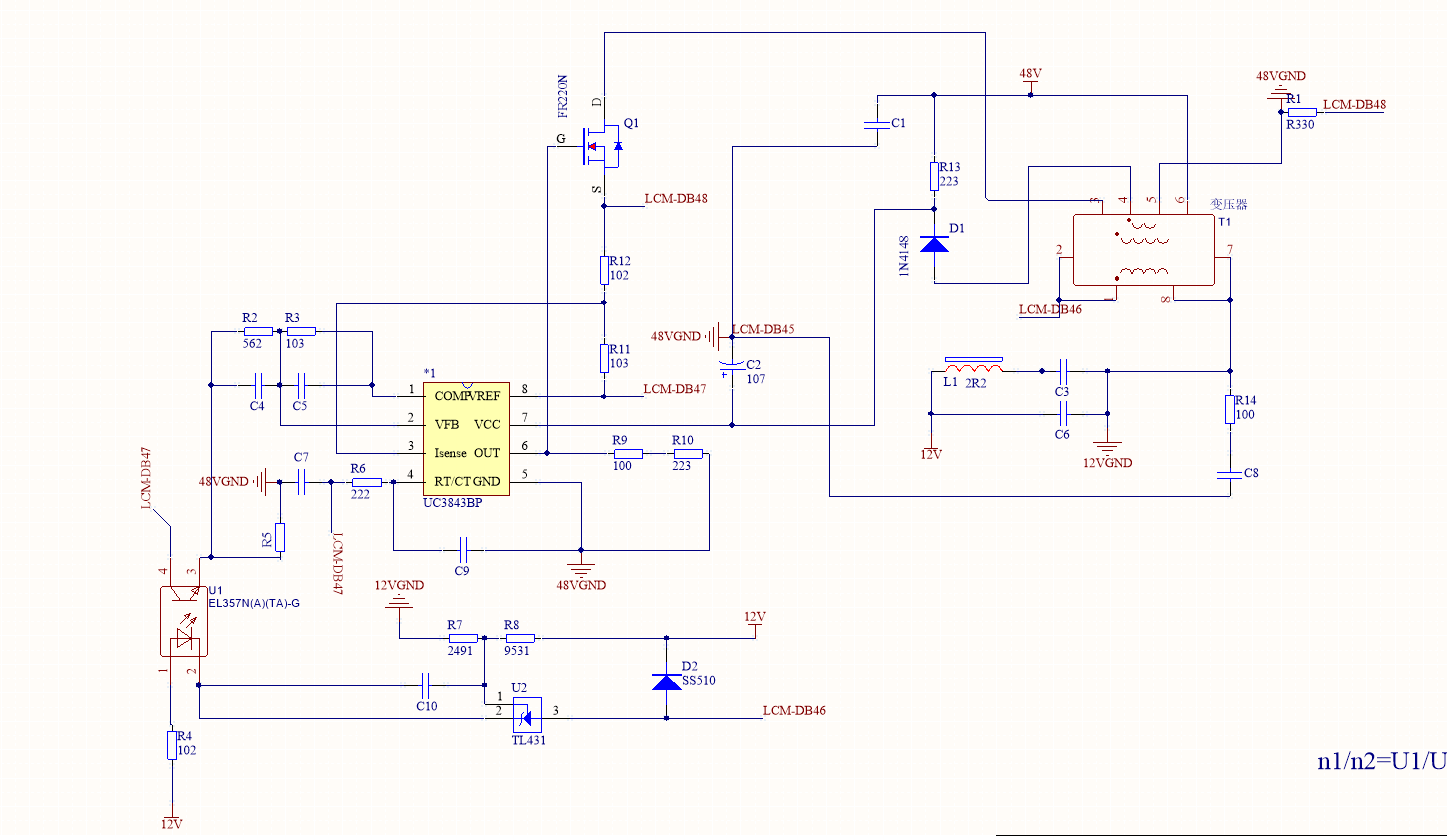

最近在設計一款隔離的電源模塊，用的芯片是uc3842,通過變壓器降壓輸出12V，現在發現3842的7腳電壓大概是13V左右波動。測量8腳，不到1V的電壓波動。所以我覺得是芯片沒有正常工作。排查也不知道哪里有問題。急求大佬幫我一起排查問題點？附上原理圖，原理圖是我自己按照板子畫的 51hei圖片20211012135353.png

ID:883242 · 發表于 2021-10-12 14:51

沒仔細看，但是你的R11、R12這么關鍵的器件都不會算就別搞3842了，你的能力完全不行。

ID:960157 · 發表于 2021-10-12 14:56

芯片工作正常，只是沒有足夠的維持電壓，芯片處在不停的啟動，停止?fàn)顟B(tài)。。。

ID:819655 · 發表于 2021-10-12 15:22

Hephaestus 發表于 2021-10-12 14:51
沒仔細看，但是你的R11、R12這么關鍵的器件都不會算就別搞3842了，你的能力完全不行。

這兩個電阻阻值有問題嗎？沒有發現

ID:819655 · 發表于 2021-10-12 15:26

Hephaestus 發表于 2021-10-12 14:51
沒仔細看，但是你的R11、R12這么關鍵的器件都不會算就別搞3842了，你的能力完全不行。

這兩個電阻設置有問題嗎？問題點在哪里呢？

ID:819655 · 發表于 2021-10-12 15:31

wskufo 發表于 2021-10-12 14:56
芯片工作正常，只是沒有足夠的維持電壓，芯片處在不停的啟動，停止?fàn)顟B(tài)。。。

是的，我明白你的意思。但是我不清楚是不是反饋電路的問題導致，6腳沒有輸出，從而影響了mos的工作，導致變壓器不工作

ID:883242 · 發表于 2021-10-12 15:31

cheglin 發表于 2021-10-12 15:26
這兩個電阻設置有問題嗎？問題點在哪里呢？

好吧我看錯了，Rsense是用網絡連接到R1上面的。

ID:960157 · 發表于 2021-10-12 15:36

短接R13 ,用19伏直流電直接試驗。

ID:819655 · 發表于 2021-10-12 16:19

wskufo 發表于 2021-10-12 15:36
短接R13 ,用19伏直流電直接試驗。

直接供電時候測量芯片8腳電壓不到1V

ID:819655 · 發表于 2021-10-12 16:57

wskufo 發表于 2021-10-12 15:36
短接R13 ,用19伏直流電直接試驗。

試了，8腳還是沒有5V電壓

ID:819655 · 發表于 2021-10-12 17:40

wskufo 發表于 2021-10-12 15:36
短接R13 ,用19伏直流電直接試驗。

8腳還是沒有電壓

ID:337139 · 發表于 2021-10-26 17:39

測試3843的反饋腳。

ID:692132 · 發表于 2021-10-26 22:54

換一片3842試一下。8腳有5V才是正常工作的。
