單片機控制P0口上8段數碼管和P2.0，P2.1口上的兩個按鍵，實現按下按鍵1從0到9逐一增加和按下按鍵2從9到0逐一減小。

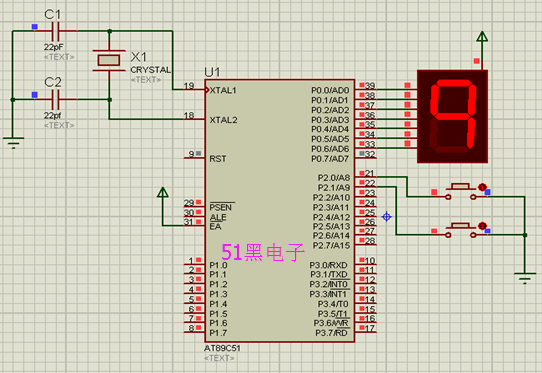

以下為實際效果的截圖，如圖所示：
下載附件
2019-10-15 02:29 上傳
二．實驗過程
（一）實驗項目的方案分析
1.設計原理
STC12C5A60S2單片機內部包括微處理器、存儲器（存放程序指令或數據的ROM、RAM等）、輸入/輸出口（I/O口）及其他功能部件如定時/計數器、中斷系統等。它們通過地址總線、數據總線和控制總線連接起來。
本實驗是利用改變P0口的高低電平，來實現8段數碼管從0到9顯示，并且利用STC12C5A60S2單片機芯片內部的計算能力，執行沒有實質性影響的所謂無意義的指令來達到延時效果，進一步通過P0各口的延時來制造數碼管效果，實現數碼管的顯示和循環。
（四）實驗項目的虛擬仿真
打開Keil軟件將上面程序輸入，調試無誤后編譯輸出".hex"文件，打開Proteus軟件，將之前編譯好的".hex"文件加入到芯片中，開始運行仿真，如下圖所示。
通過Keil軟件進行C51控制程序的編寫，通過不斷調試修改，最終的調試好的Keil 程序截圖如下圖所示
下載附件
2019-10-15 02:28 上傳
（五）實驗項目的實際驗證電路及驗證結果
將單片機C51程序編譯無誤后，生成HEX文件，通過STC-ISP下載到單片機中，下載的軟件界面下圖所示。
單片機源程序如下:
- #include<reg51.h>
- #define uint unsigned int
- #define uchar unsigned char
- #define SEG P0
- sbit key1=P2^0 ;
- sbit key2=P2^1 ;
- uchar code Tab[ ]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x98};
- void delay_1ms(uint t)
- {
- uint i;
- while(--t)
- for(i=0;i<600;i++);
- }
- main()
- {
- uchar i;
- i=0;
- while(1)
- {
- P0=Tab[i];
- if(key1==0)
- {
- delay_1ms(10);
- if(key1==0)
- {
- if(i<9)
- i++;
- while(key1==0);
- }
- }
- if(key2==0)
- {
- delay_1ms(10);
- if(key2==0)
- {
- if(i>0)
- i--;
- while(key2==0);
- }
- }
- }
- }
