哪位大神幫我看看，在網上下了個ESP8266模塊用手機無線遙控點亮LED燈的程序。

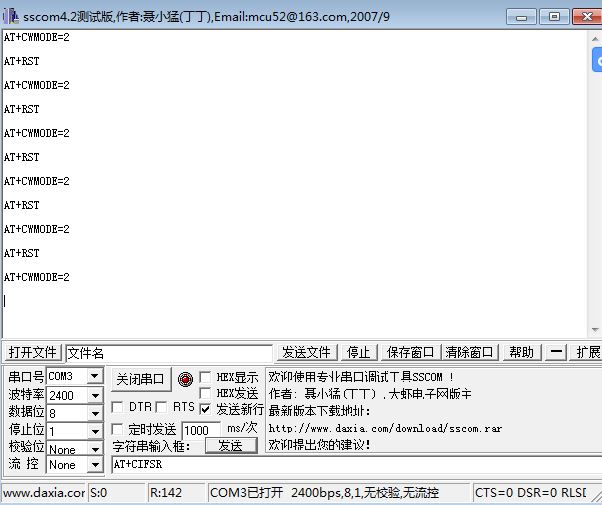

不過運行的時候不停的出現兩行（如圖)，然后就沒有然后了，不知道是什么問題？
硬件連接應該沒錯，UTXD--P30(RXD) , URXD--P31(TXD), 另外一根公GND， 兩根接VCC.
波特率我用AT+CIOBAUD=2400 把esp8266的波特率設置為2400了，程序中51的波特率也一樣設置為2400了，不倍頻.
下面是程序
- #include <reg52.h> //包含頭文件
- #define uint unsigned int
- #define uchar unsigned char
- #define RELOAD_COUNT 0xF3 //宏定義波特率發生器的載入值
- //define RELOAD_COUNT (256-(((11520000/16)/12)/9600)) 也可以或波特率9600 //256-晶振頻率/波特率x16=BRT
- /*****************LED燈對應P0口的1個端口*************/
- sbit LED0=P2^0;
- uchar Receive,i;
- uint n;
- uchar Recive_table[15]; //用于接收wifi模塊反饋到MCU上的數據
- /*******************************************************************
- 名稱：延時函數
- 作用：毫秒級延時，微妙級延時函數，為數據收發完成作等待.......
- ********************************************************************/
- void ms_delay(uint t)
- {
- uint i,j;
- for(i=t;i>0;i--)
- for(j=110;j>0;j--);
- }
- void us_delay(uchar t)
- {
- while(t--);
- }
- void Uart_Init()//使用定時器1作為波特率發生器（STC89C52、STC89C51、AT89C51或者STC12C560S2等均可）
- {
- SCON=0x50; //設置為串行口以方式1工作，8位異步通訊,允許接收中斷。
- //一幀信息為10位，1位起始位，8位數據位（低位在先），1位停止位。
- PCON=0x00; //SMOD波特率選擇位為1，SMOD=1.
- TMOD=0x21; //設置定時器1為波特率發生器，工作在模式2，8位自動裝載
- TH1=RELOAD_COUNT;//波特率9600 ，TH1=256-FOSC/16/12/波特率
- TL1=TH1;
- EA=1; //總中斷打開
- ES=0; //關閉串口中斷
- TR1=1; //啟動定時器1
- }
- /********************************************************************
- 名稱：串口發送函數
- 功能：MCU向其他與其連接的設備發送數據（此處是無線WIFI模塊ESP8266)
- ********************************************************************/
- void Send_Uart(uchar value)
- {
- ES=0; //關閉串口中斷
- TI=0; //清發送完畢中斷請求標志位
- SBUF=value; //發送
- while(TI==0); //等待發送完畢
- TI=0; //清發送完畢中斷請求標志位
- ES=1; //允許串口中斷
- }
- /********************************************************************
- 名稱：WIFI模塊設置函數
- 作用: 啟動模塊，以便可以實現無線接入和控制
- ********************************************************************/
- void ESP8266_Set(uchar *puf) // 數組指針*puf指向字符串數組
- {
- while(*puf!='\0') //遇到空格跳出循環
- {
- Send_Uart(*puf); //向WIFI模塊發送控制指令。
- us_delay(5);
- puf++;
- }
- us_delay(5);
- Send_Uart('\r');//回車
- us_delay(5);
- Send_Uart('\n'); //換行
- ms_delay(1000);
- }
- /****************************************************
- 名稱：ESP8266發送數據函數
- 功能：用于與wifi模塊相連的終端發送數據
- *****************************************************/
- void ESP8266_Sent(uchar *puf) // 數組指針*puf指向字符串數組
- {
- ESP8266_Set("AT+CIPSEND=0,4");
- while(*puf!='\0') //遇到空格跳出循環
- {
- Send_Uart(*puf); //向WIFI模塊發送控制指令。
- us_delay(5);
- puf++;
- }
- us_delay(5);
- Send_Uart('\n'); //換行
- ms_delay(10);
- }
- /********************************************************************
- 名稱：主函數
- 作用：程序的執行入口
- ********************************************************************/
- void main()
- {
- ms_delay(500);
- ms_delay(500);
- LED0=0;//關閉LED燈
- Uart_Init();//使用獨立的波特率發生器
- ESP8266_Set("AT+CWMODE=2\r\n"); //設置路由器模式 1 station模式 2 AP
- //點 路由器模式 3 station+AP混合模式
- ms_delay(500);
- ESP8266_Set("AT+RST\r\n"); //重新啟動wifi模塊
- ms_delay(500);
- ESP8266_Set("AT+CWSAP=\"ESP8266\",\"12345678\",11,0\r\n");
- ms_delay(500);
- ms_delay(500);
- ms_delay(500);
- ms_delay(500);
- //ESP8266_Set("AT+CWJAP=\"CYC\",\"19450721\"");
- //設置模塊SSID:WIFI, PWD:密碼 及安全類型加密模式（WPA2-PSK）
- ESP8266_Set("AT+CIPMUX=1\r\n");//開啟多連接模式，允許多個各客戶端接入
- ms_delay(500);
- ESP8266_Set("AT+CIPSERVER=1,8888\r\n"); //啟動TCP/IP 端口為8080 實現基于網絡//控制
- ms_delay(500);
- ES=1; //允許串口中斷
- while(1)
- {
- if((Recive_table[0]=='+')&&(Recive_table[1]=='I')&&(Recive_table[2]=='P'))//MCU接收到的數據為+IPD時進入判斷控制0\1來使小燈亮與滅
- {
- if((Recive_table[3]=='D')&&(Recive_table[6]==','))
- {
- if(Recive_table[9]=='0')
- {
- LED0=1;//1 燈滅
- ESP8266_Sent("燈滅");
- //wifi模塊向pc端或手機端 發送"燈滅
- }
- else if (Recive_table[9]=='1')
- {
- LED0=0; //0 燈亮
- ESP8266_Sent("燈亮");
- //wifi模塊向pc端或手機端 發送"燈亮"
- }
- }
- }
- }
- }
- /*********************************************************************
- 名稱：串行通訊中斷
- 作用：發送或接收結束后進入該函數，對相應的標志位軟件清0，實現模塊對數
- 據正常的收發。
- ********************************************************************/
- void Uart_Interrupt() interrupt 4
- {
- static uchar i=0;
- if(RI==1)
- {
- ES=0;
- RI=0;
- Recive_table[i]=SBUF; //MCU接收wifi模塊反饋回來的數據
- i++;
- if((Recive_table[i-1]=='\n'))
- {
- i=0; //遇到換行 重新裝值
- }
- ES=1;
- }
- else TI=0;
- }
|
